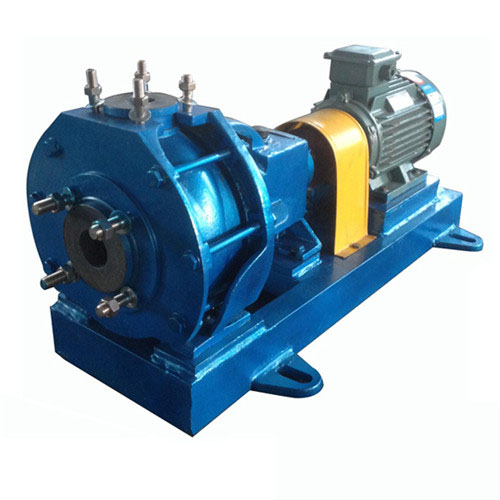

FIEC夹板泵的安装与拆卸！

化工泵知识 PUMP KNOWLEDGE

泵的知识

日期：2018-11-25 人气：1043

一、FIEC夹板泵安装

　　1、该泵与电机由本厂安装好配套出厂，只要将泵放置在水平位置，用混凝土浇注底座的地脚螺栓，安装进出水管道，接通电源即可工作。

　　2、该夹板泵过流部分采用氟塑料合金和其他非金属材料，机械密封的动静环、V型密封总成的轴套采用硬质非金属材料制造，故管重量不能直接压在泵体上。吸入管路应尽量垂直，出口管路如果过重应加支架承受，以延长使用寿命，否则密封部件易破裂或增加不平衡的磨擦系数。

　　3、所有进出水管路及阀门的结合处必须保证密封，以防漏气，影响泵的工作效率。

二、FIEC夹板泵的拆卸

　　1、FIEC—Ⅰ型氟合金化工泵

　　①泵与电机用弹性连轴器连接,拆卸时先松开支架与底座的连接螺栓,使泵与电机脱开。

　　②拧开前泵盖与泵体的连接螺栓，将前泵盖卸下。

　　③拧开叶轮螺母(其螺母在泵联器的顶端)，用木锤轻击吊紧螺栓。直至叶轮与泵轴脱落为止(注：用力不易过猛)。

　　④将泵盖连同密封装置一并从泵轴上取下，分别按顺序拆下密封装置的零部件。

　　⑤松开泵轴左右的压盖螺丝，取出泵轴、轴承，清洗支架油塞。

　　2、FIEC—Ⅱ型依次拆卸到导叶时，轻轻将导叶取下(安装时切不可装反)。

　　3、FIEC—Ⅲ、FIEC—Ⅳ、FIEC—Ⅴ型均按Ⅰ、Ⅱ型拆卸方法相同。拆卸叶轮时应先把电机的后罩壳取下，电机轴后面的吊杆螺母松开。
