FIEC系列泵的介绍与结构图说明!
日期：2018-11-25 人气：1414
1、主要特点及选型：

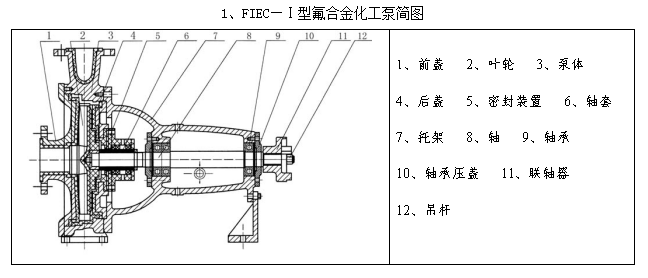

①FIEC—Ⅰ型为单级单吸式离心泵，轴向进口，开式叶轮，可满足用户输送大颗粒、含固量高的液体，尤其适用于稀土、冶炼行业的矿渣和压滤机矿浆输送。

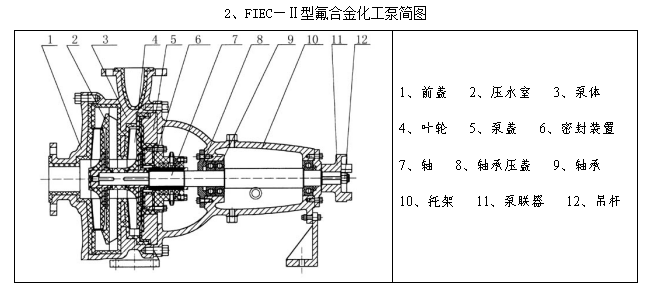

②FIEC—Ⅱ型为轴向进口单吸双级式离心泵，该泵适用于高扬程液体的输送。如管道冲洗。

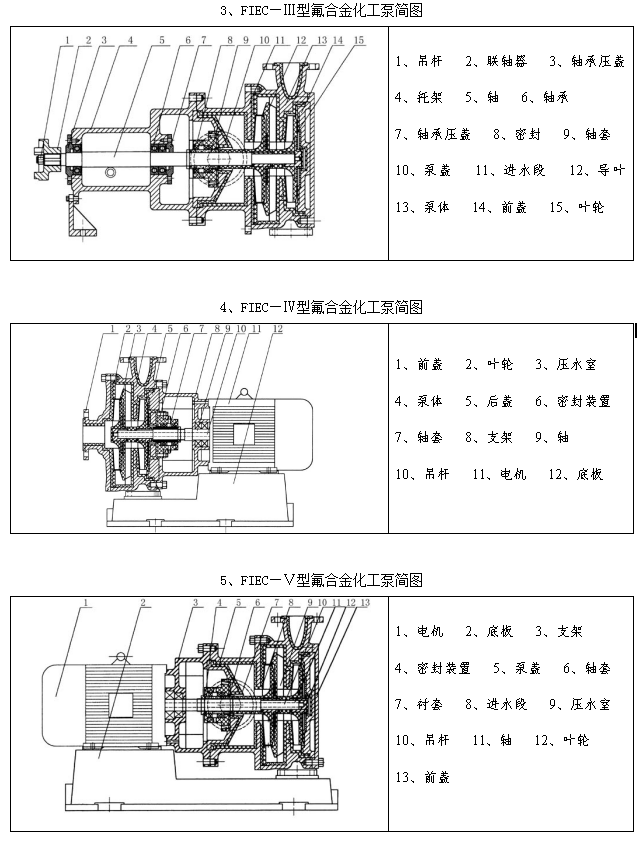

③FIEC—Ⅲ型为径向单吸双级式离心泵，其进口角度可任意调节，密封采用负压装置，适用于含固量较高的颗粒性悬浮液体输送。
④FIEC—Ⅳ型为轴向单吸双级轴联式离心泵，适用于机组设备配套安装，占地面积小，性能与Ⅱ型相同。
⑤FIEC—Ⅴ型为径向单吸双级轴联式离心泵，其进口角度可任意调节，该泵占地面积小，适用于配套设备安装，其性能与Ⅳ型相同。

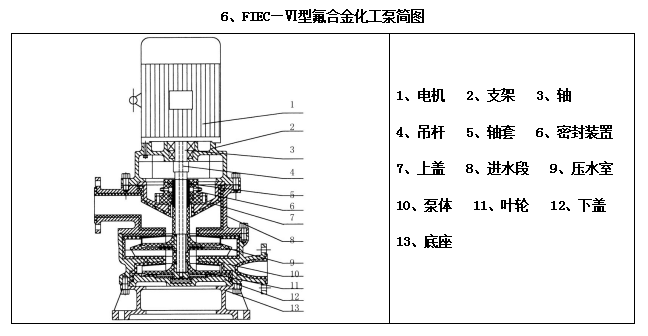

⑥FIEC—Ⅵ型为立式单级单吸、双级单吸、径向进口，其进口与出口的角度可任意调节，密封为负压装置，通用性较强。
2、密封选择：用户应根据不同的介质条件选择相应的密封结构
①若输送酸、溶剂及各种不含颗粒的液体选用ZMV8、WB2—B型、153—AD、153—B型机械密封。
②若输送颗粒浆料悬浮物及含固量较高的液体选用V型密封总成、氮化硅或碳化硅密封。
3、材质选择：
①非金属有F46氟塑料、氟合金、PVFIEC聚偏氟乙烯、聚三氟乙烯、UHMWPE超高分子聚乙烯、RPP增强聚丙烯、聚氯乙醚。
②金属有1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、美国标准316、316L、日本标准的SUS304、SUS304L、蒙乃尔、哈氏合金、耐热耐磨合金钢、铸钢、铸铁等。
4、适用范围：
该泵采用特种工艺加工制造。适用于在-80—200度条件下，长期输送任意浓度的任何酸、碱、氧化剂等腐蚀性介质。
第二：结构图说明
