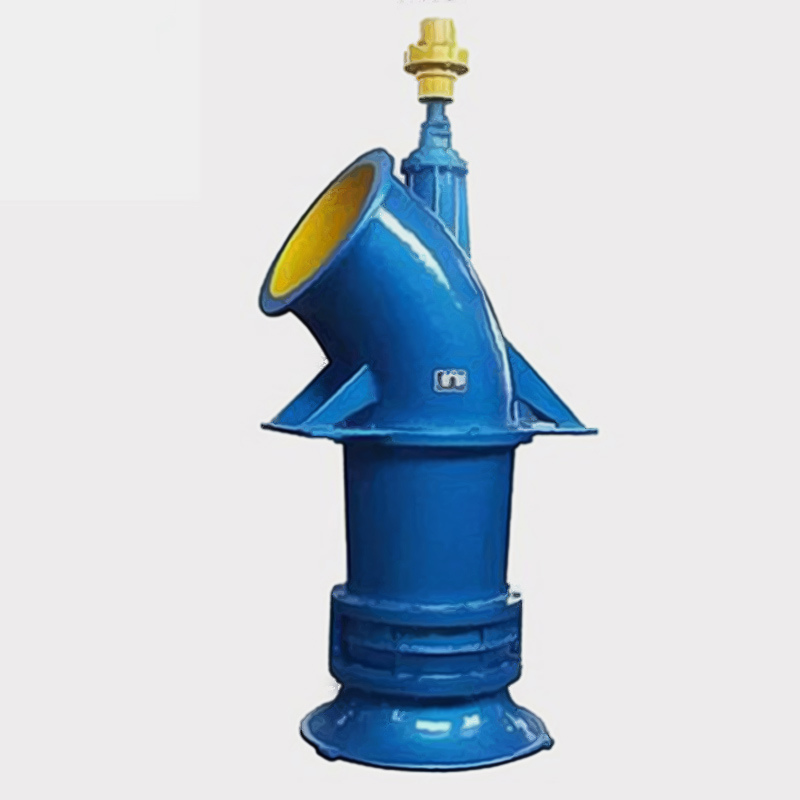

ZLB型立式轴流泵

概述

 ZLB、ZLQ型泵系单级立式轴流泵。其结构分为泵体部分和传动部分。泵体部件有喇叭管、叶轮部件、导叶体、弯管、轴承、填料函和联轴器等。传动部分有传动轴的一端通过联轴器与电动机连接，另一端与水泵连接。泵的轴向力由电动机座（或轴承座）内装的轴承来承受。轴封采用填料密封。传动中水泵叶轮的转向，朝吸入口看，为逆时针方向。

应用范围

性能范围

口径：250 ~ 2000mm

流量：400 ~ 80000 m3/h

扬程：≤30 m

结构简图

ZL 型系列轴流泵为立式结构，主要由泵体部分和传动部分组成。

泵体部分主要由进水喇叭、叶轮部件、导叶体、橡胶轴承、泵轴、出水弯管、填料密封件等组成。

叶轮部件由叶轮座、叶片、压紧螺母组成，出厂前经静平衡校验。当用户需要调节叶片安装角度时可卸下叶轮部件，松开压紧螺母，转动叶片（如有卡缝螺钉需拆下）使叶片基准线对准叶轮座上相应的角度刻线，然后拧紧螺母。用户订货时如无特殊说明，出厂时叶片安装角均为0°，用户可根据工作性能曲线及工作性能参数表自行调整。

泵轴用优质碳素结构钢（45钢）制成，轴颈表面镀硬铬，以提高耐磨抗蚀性能。泵轴的径向支承由上、下两只橡胶轴承来承担，起动前需向填料函处的引水管内输送清水以润滑上边一只橡胶轴承，泵出水后方可停止。

在出水弯管轴孔处采用填料密封，由填料函、填料（油浸石棉盘根）、填料压盖组成。

从联轴器端俯视，叶轮旋转方向为顺时针方向。

传动部分：根据使用要求及动力配备情况，用户在订货时应确定传动方式。传动方式有以下两种：

（一）    立式电机直接传动装置

立式电机安装于电机座上，传动轴上端用弹性联轴器与电机轴联接，下端用刚性联轴器与泵轴联接，泵运转时，全部轴向力由传动装置内的推力轴承来承受。泵转子的轴向位移可通过传动装置内的螺母来调整。

（二）    立式电机三角皮带传动装置

立式电机安装于机架上，与主动轮用平键联接。通过调节螺钉可使机架在导轨上滑动，以调整皮带松紧，皮带轮用连接器固定在传动轴上，泵运转时，轴向力由皮带轮座上的推力轴承来承受，皮带拉力由径向轴承传递到皮带轮座上，使传动轴不受径向力的作用。水泵转子的轴向位移可通过传动装置顶部的螺母来调整。轴流泵传动轴不宜过长，用户必须根据安装外形图规定的“L”尺寸范围进行泵站设计。

泵出水附件有30°弯管、直管、伸缩节、扩散管等，末端装有出水活门。用户可根据实际情况选用并在订货时注明。

泵的支承：泵体部分重量（除转子部分外）由支承泵体的基础或梁承受、传动装置重量、电机重量及轴向力（包括转子部分重量）由支承传动装置的楼面承受。

剖面图

型号意义

性能参数表

适用范围

中小型轴流泵广泛用于农田排灌、城市给排水、热电站输送循环水、船坞升降水位、水产养殖、盐场汲送池水及其他水利工程。大型轴流泵主要用于大面积的农田排灌、跨流域调水和低洼地区、湖区大面积排水。

故障原因与解决方案
