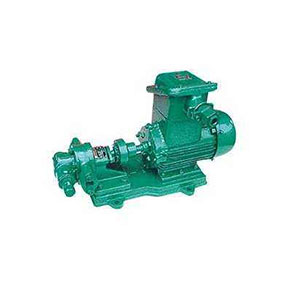

KCB防爆不锈钢齿轮油泵|不锈钢齿轮油泵

1、齿轮油泵结构简单紧凑，使用和保养方便。

2、具良好的自吸性，故每次开泵前不须灌入液体。

3、润滑是靠输送的液体而自动达到的，故日常工作时无须另加润滑液。

4、利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。在泵工作中受到不可避免的液压冲击时，能起到良好的缓冲作用。

产品说明书下载离心泵系列实物图产品安装图纸

下一个：YG型不锈钢防爆管道油泵上一个：CYZ-A型防爆自吸式离心油泵

概述

KCB系列普通齿轮润滑泵主要用于各种机械设备中的润滑系统中输送润滑油，适用于输送粘度在10。E（75C.S.t）以下，温度在300℃以下的具有润滑性的油料。不锈钢齿轮泵，可输送无润滑性的油料、饮料、低腐蚀性的液体。配用铜齿轮可输送低内点液体，如汽油、苯等。本系列泵除配置普通电机外，还可根据用户需要配置同规格的防爆电机。该泵齿轮全部使用硬齿面制造，并设有安全阀对电机起过载保护作用。

应用范围

1.适用于输送各种油类、如重油、柴油、润滑油，配用铜齿轮可输送内点低液体，如气油、笨等，本单位还生产不锈钢齿轮泵可输送饮料和腐蚀性的液体。

2.不适用于含硬质颗粒或纤维的，适用粘度为5×10-5～1.5×103m2/s。温度不高为70℃，如需输送高温液体，请使用耐高温齿轮泵，可输送300℃以下液体。

结构简图

型号意义

性能参数表

型号	口径	流量（L/min）	排出压力（MPa）	吸程（m）	电机功率（KW）
KCB-18.3 2CY-1.1/14.5-2	3/4	18.3	14.5	5	1.5
KCB-33.3 2CY-2/14.5-2	3/4	33.3	14.5	5	2.2
KCB-55 2CY-3.3/3.3-2	1″	55	0.33	5	1.5
KCB-83.5 2CY-5/3.5-2	1″	55	0.33	5	2.2
KCB-83.3 2CY-5/5-2	11/2″	83.3	0.33	5	2.2
KCB-200 2CY-8/3.3-2	11/2″	83.3	0.33	5	3
KCB-200 2CY-12/1.3-22	2″	200	0.33	5	4
KCB-200 2CY-12/3.3-2	2″	200	0.33	5	4
KCB-200 2CY-12/6-2	2″	200	0.33	5	5.5
KCB-200 2CY-18/10-2	2″	200	0.33	5	5.5
KCB-200 2CY-18/3.6-2	21/2″	200	0.33	5	7.5
KCB-300 2CY-18/3.6-2	3″	300	0.33	5	5.5
KCB-300 2CY-18/6-2	3″	300	0.33	5	7.5
KCB83.3 2CY-29/3.6-2	3″	483.3	0.33	5	7.5
KCB83.3 2CY-29/3.6-2	3″	483.3	0.33	5	11
KCB-633-2 2CY-38/2.8-2	4″	633	0.28	5	11
KCB-633-2 2CY-38/8-2	4″	633	0.28	5	22
KCB-960-2 2CY-60/3-2	4″	960	0.3	5	18.5
KCB-960-2 2CY-60/6-2	4″	960	0.3	5	30

适用范围

故障原因与解决方案

齿轮油泵故障现象	原因分析	排除方法
KCB齿轮油泵不排油或排油量少	1.吸入高度超过额定值 2.吸入管道通漏气 3.旋转方向不对 4.吸入管道堵塞或阀门关闭 5.安全阀卡死或研伤 6.液体温度低而粘度增大	1.提高吸入液面 2.检查各接合处，最好加否棉等密封材料加以密封 3.接泵的所示方向纠正 4.检查管道是否堵塞，阀门是否全开 5.拆开安全阀清洗并用细研磨砂研磨阀孔，使用吻合。 6.予热液休，如不可能，则降低排出压力或减少排出流量
KCB齿轮油泵密封漏油	1.轴封处未调整好 2.密封圈磨损而间隙增大 3.机械密封动静球的磨擦面损坏或有毛刺、划痕等缺陷 4.弹簧松驰	1.重新调整 2.适量拧紧调节螺母或更换密封圈 3.更换动静环或重新研磨 4.更换弹簧
KCB齿轮油泵噪音或振动大	1.吸入管或过滤网堵塞 2.吸入管伸入液面较浅 3.管道内进入空气 4.排出管道阻力太大 5.齿轮轴承或侧板严重磨损 6.回转部份发生干涉 7.吸入液体的粘度太大 8.吸入高度超过额定重	1.消除过滤网上的污物 2.吸入管应伸入液池深左右 3.检查各联接处，使其密封 4.检查排出管道及阀门是否堵塞 5.拆下清洗，并修整缺陷或更换 6.拆下检查并排除故障 7.进行粘度测定并根据表二中第一现象第六条处理 8.提高吸入液面
