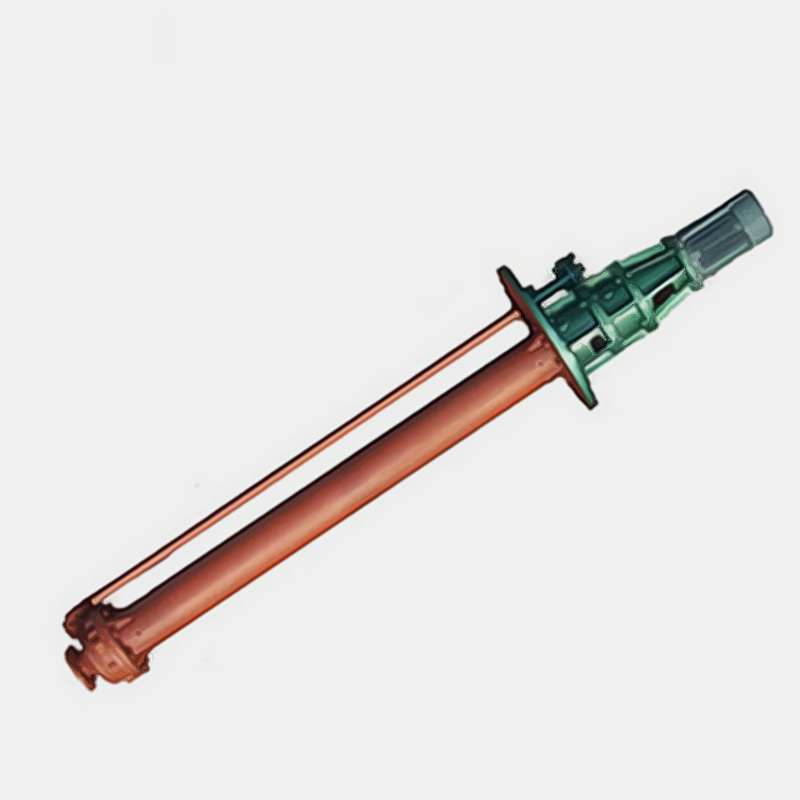

GY型高温熔盐液下泵

GY型系列高温熔盐液下泵是我公司在多年生产的RY型熔盐泵基础上根据用户的需要，参考国外同类型产品的结构进行开发设计的RY型升级换代产品。

产品说明书下载离心泵系列实物图产品安装图纸

下一个：GFY耐高温液下泵上一个：IN型夹套保温离心泵

概述

GY系列较替代产品RY型熔盐泵产品系列更完善，使用寿命更长，并从单一的熔盐输送，进而转化为除熔盐外，同时可作为高温化工物料的输送，介质使用温度< 540℃。

GY系列在设计上充分考虑了传动部位的冷却，输送介质饱和蒸汽的密封等工况条件，对原RY型泵结构作了大量的改进并通过试验进行验证：

1、轴承部位设有冷却装置，使轴承工作环境不受高温介质的影响。

2、冷却水与轴直接接触，介质的高温不会因轴而传递到转动部份。

3、独特的结构，确保冷却水绝对不进入介质。

4、无须维修耐高温的密封装置，使被输送介质的饱和蒸汽不致于逸出，（特别在输送熔融盐的工况，即使少量的亚硝酸盐饱和蒸汽也是对人体有害，致癌。）多种耐高温、耐腐蚀耐磨材料的组合，使GY系列高温液下泵不但适用于如：膜式法固碱，有机氟裂解使用的二元、三元组份的熔盐，也可使用于磷肥、石油裂解等装置的高温流体输送。由于彻底杜绝了热量传至传动部位，因此GY系列泵较同类型高温液下泵（熔盐泵）寿命大大提高。

应用范围

使用温度（T）：180℃～540℃

　　流量（Q）： 3～600 m3/h

　　扬程（H）： 10～70 m

介质粘度（）： μ＜300cp
使用温度（T）： 180℃～540℃
　　流量（Q）： 3～8000 m3/h
　　扬程（H）： 4～7 m

结构简图

型号意义

性能参数表

型号 Model	泵额定转速n =1450（r/min）
型号 Model	流量Q （m3/h）	扬程H （m）	效率 η （%）	电机功率P （Kw）	液下深度L （m）
GY32-125	6.3	5	45	1.1	0.8～1.2
GY32-160	6.3	8	40	1.5	0.8～1.2
GY32-200	6.3	12.5	33	2.2	0.8～1.2
GY32-250	6.3	20	27	4	0.8～1.6
GY50-125	12.5	5	55	1.5	0.8～1.2
GY50-160	12.5	8	51	1.5	0.8～1.2
GY40-200	12.5	12.5	46	3	0.8～1.6
GY40-250	12.5	20	39	5.5	0.8～1.6
GY40-315	12.5	32	33	11	0.8～2.0
GY65-125	25	5	64	1.5	0.8～1.2
GY65-160	25	8	62	3	0.8～1.6
GY50-200	25	12.5	57	4	0.8～1.6
GY50-250	25	20	50	7.5	0.8～1.6
GY50-315	25	32	48	15	0.8～2.0
GY80-125	50	5	69	3	0.8～1.6
GY80-160	50	8	68	4	0.8～1.6
GY65-200	50	12.5	68	5.5	0.8～1.6
GY65-250	50	20	63	11	0.8～2.0
GY65-315	50	32	58	18.5	0.8～2.0
GY100-200	100	12.5	73	15	0.8～2.0
GY100-250	100	20	72	18.5	0.8～2.0
GY100-315	100	32	65	45	1.2～2.2
GY100-400	100	50	55	55	1.2～2.2
GY125-250	200	20	77	30	1.2～2.2
GY125-315	200	32	75	45	1.2～2.2
GY125-400	200	50	70	90	1.2～2.2
GY150-250	400	20	79	75	1.2～2.2
GY150-315	400	32	79	90	1.2～2.2
GY150-400	400	50	78	132	1.2～2.2
