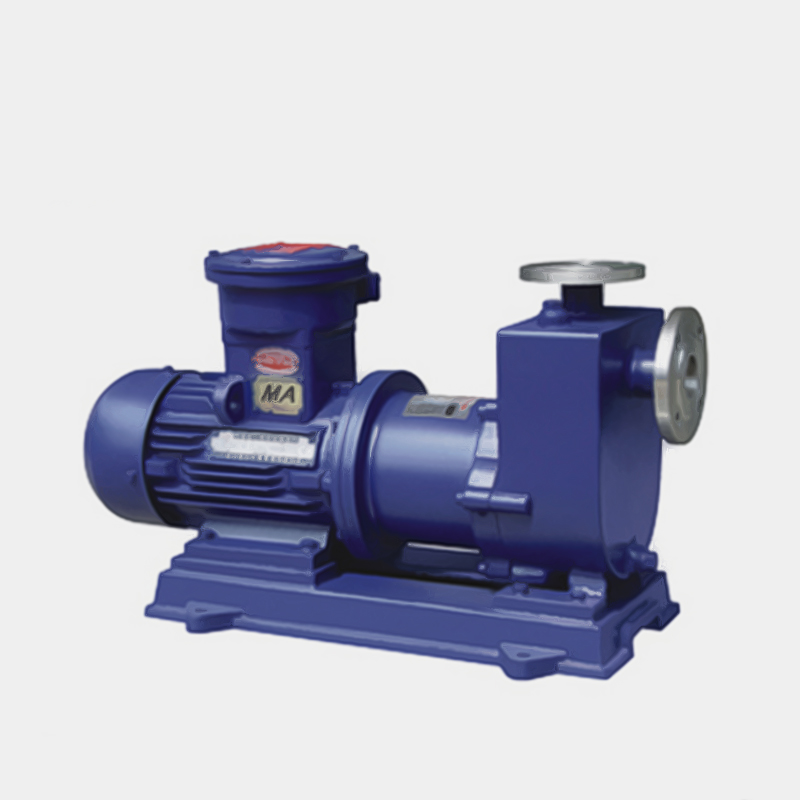

ZCQ型自吸式磁力泵
ZCQ型自吸式磁力传动离心泵（简称自吸磁力泵）是根据众用户的要求，在CQ型磁力泵的基础上吸取国外最新技术，经过本公司技术人员反复研究试验而成功的新产品，其性能达到国外同类产品先进水平。该泵以静密封取代动密封，使泵的过流部件完全处于密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病。泵体及过流部件的材料采用了耐腐蚀的不锈钢、刚玉陶瓷四氟石墨等材料制造，既有CQ型的功能又集自吸于一体，不需底阀和引灌水。
概述
ZCQ型自吸式磁力传动离心泵（简称自吸磁力泵）是根据众用户的要求，在CQ型磁力泵的基础上吸取国外最新技术，经过本公司技术人员反复研究试验而成功的新产品，其性能达到国外同类产品先进水平。该泵以静密封取代动密封，使泵的过流部件完全处于密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病。泵体及过流部件的材料采用了耐腐蚀的不锈钢、刚玉陶瓷四氟石墨等材料制造，既有CQ型的功能又集自吸于一体，不需底阀和引灌水。
应用范围
ZCQ型自吸磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类，稀有贵重液、渡液、挥发性液体，以及循环水设备配套。特别是易燃、易爆、挥发性液体的抽送，选用此泵则更理想。
结构简图
型号意义
流量（m3/h）：3~50
扬程（m）：12~50
汽蚀余量（NPSH）r（m）： 4.0 5.5 6.0
电机功率（KW）：0.37~15
转速（r/min）：2900
性能参数表
| 型 号 | 口径 | 扬程 m | 流量 L/min | 电机功率 KW | 转速 r/min | 电压 V | 自吸性能 m/3分 | |
| 进口 mm | 出口 mm | |||||||
| ZCQ25-20-115 | 25 | 20 | 15 | 110 | 1.1 | 2900 | 380 | 4 |
| ZCQ32-25-115 | 32 | 25 | 15 | 110 | 1.1 | 2900 | 380 | 4 |
| ZCQ32-25-145 | 32 | 25 | 25 | 110 | 1.1 | 2900 | 380 | 4 |
| ZCQ40-32-132 | 40 | 32 | 20 | 180 | 2.2 | 2900 | 380 | 4 |
| ZCQ40-32-160 | 40 | 32 | 32 | 180 | 4 | 2900 | 380 | 4 |
| ZCQ50-40-145 | 50 | 40 | 25 | 240 | 4 | 2900 | 380 | 4 |
| ZCQ50-40-160 | 50 | 40 | 32 | 220 | 4 | 2900 | 380 | 4 |
| ZCQ65-50-145 | 65 | 50 | 25 | 280 | 5.5 | 2900 | 380 | 4 |
| ZCQ65-50-160 | 65 | 50 | 32 | 450 | 7.5 | 2900 | 380 | 4 |
| ZCQ80-65-125 | 80 | 65 | 20 | 800 | 7.5 | 2900 | 380 | 4 |
| ZCQ80-65-160 | 80 | 65 | 32 | 800 | 15 | 2900 | 380 | 4 |
| ZCQ100-80-160 | 100 | 80 | 32 | 1500 | 22 | 2900 | 380 | 4 |
| 注：泵体材质不锈钢(1Cr18Ni9Ti) | ||||||||
适用范围
1、开箱后检查泵铭牌，校对自吸磁力泵产品主要参数是否与使用要求相符。
2、自吸磁力泵应水平安装，泵体不得承受管路重量。
3、泵与管路应保持良好的密封。
