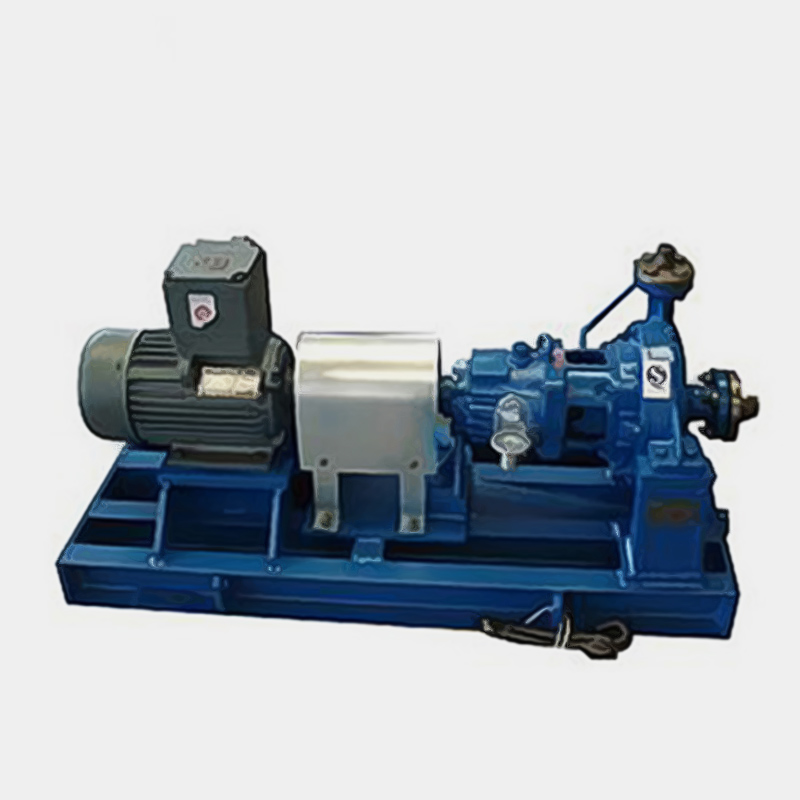

QXP小流量高扬程切线流泵

QXP切线流泵是一种小流量高扬程的单级单吸部分流泵，尤其是对含固介质容易磨损的工况而设计的，QXP泵的制造材料根据输送介质的要求可用碳钢、不锈钢、20#合金、蒙耐尔、哈氏合金及其它特殊合金制造。QXP化工泵由于其特殊设计，在流量偏离设计点时，叶轮及泵轴不存在不平衡径向力的作用，确保了泵的运转稳定，轴承寿命长。此泵由于叶轮为全开式，同时采用合适的机械密封及其它密封，运转中无泄漏，密封性能好。泵由于采用切线流泵设计技术，从零流量至设计流量变化时，泵的扬程为一恒定值，这一特点特别适用于与喷嘴配套使用的场合，也适应其它各种要求泵具有自调特性的场合，同时该泵对叶轮与前后泵盖间隙不敏感，当由于磨擦、腐蚀造成间隙变大时，泵的性能基本保持不变化。QXP切线流泵还可以采用变频调速器控制调速，性能调整便利，可与计算机连接，对泵实行电脑控制，方便操作

产品说明书下载离心泵系列实物图产品安装图纸

下一个：PWF耐腐蚀化工污水泵上一个：UHB耐腐耐磨砂浆泵

概述

QXP 切线流泵由于采用切线流泵设计技术，从零流量至设计流量变化时，泵的扬程为一恒定值，这一特点特别使用于与喷嘴配套使用的场合，也适应其他各种要求泵具有自调特性的场合，同时该泵对叶轮与前后泵盖间隙不敏感，当由于磨、腐蚀造成间隙增大时，泵的性能基本不变化。

应用范围

流量： 10 ～ 400m 3 /h

扬程： 50m

转速： 1450r/min

配用功率： 90kw

介质温度：≥ 110 ℃

结构简图

型号意义

性能参数表

型号规格	叶轮代号	叶轮直径	流量 m 3 /h	扬程 m	口径 mm
型号规格	叶轮代号	叶轮直径	流量 m 3 /h	扬程 m	进口	出口
1QXP-20	A	125	0.1-1.4	24	25	20
	B	115	0.1-1.3	20
	C	105	0.1-1.2	16
1QXP-35	A	165	0.1-1.8	41	25	20
	B	150	0.1-1.5	35
	C	135	0.1-1.2	28
1QXP-50	A	195	0.1-1.5	59	25	20
	B	180	0.1-1.4	50
	C	165	0.1-1.3	41
1QXP-80	A	250	0.1-1.6	95	25	20
	B	225	0.1-1.5	80
	C	205	0.1-1.3	64
1QXP-20	A	125	1-3.3	24	32	20
	B	115	1-3	20
	C	105	1-2.8	16
3QXP-35	A	165	1-4.3	41	32	20
	B	150	1-3.9	35
	C	135	1-3.5	28
3QXP-50	A	195	1-5	59	32	20
	B	180	1-4.7	50
	C	165	1-4.3	41
3QXP-80	A	250	1-5	95	32	20
	B	225	1-4.6	80
	C	205	1-4.2	64
6QXP-20	A	125	3-6.8	24	40	25
	B	115	3-6.2	20
	C	105	3-5.7	16
6QXP-35	A	165	3-7.6	41	40	25
	B	150	3-6.9	35
	C	135	3-6.2	28
6QXP-50	A	195	3-7.6	59	40	25
	B	180	3-7	50
	C	165	3-6.4	41
6QXP-80	A	250	3-8	95	40	25
	B	225	3-7.2	80
	C	205	3-6.6	64
10QXP-80	A	250	6-13.6	95	50	32
	B	225	6-12.2	80
	C	205	6-11	64
10QXP-100	A	280	6-15	120	50	32
	B	270	6-14	110
	C	260	6-13	100
