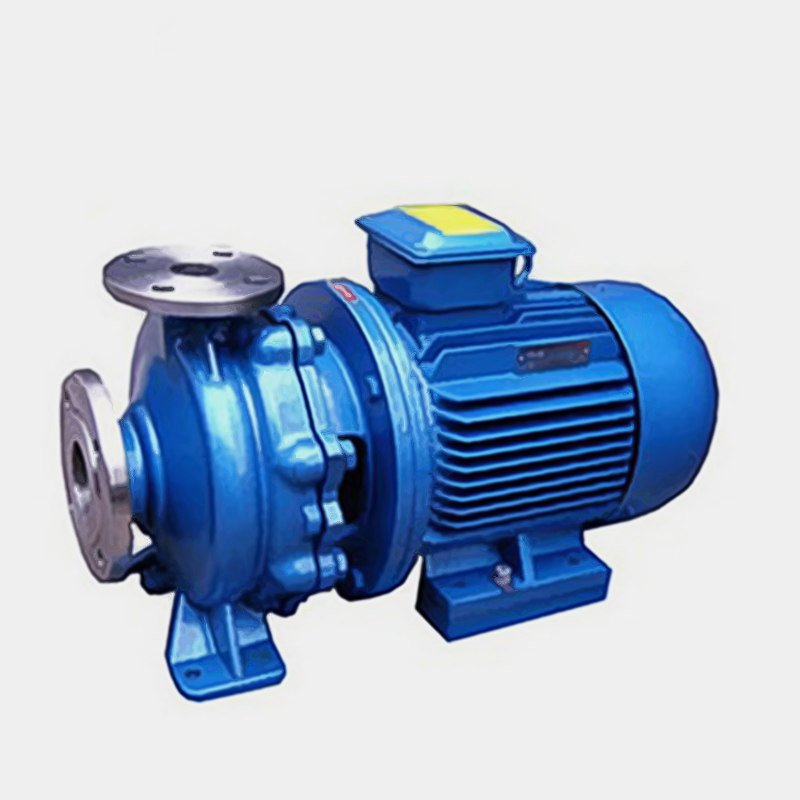

IHZ直连式化工离心泵

IHZ型化工离心泵转子部件检验和更换，无需拆卸与泵连接的管道，也不用拆卸电机转子，只需松开拉紧螺丝，将电机整体后移即把泵轴与电机轴分开，就可以检验或更坏配件，十分利便。因为泵轴与电机轴能够分开，保持了电机的完整性，其技术指标和性能参数达到国内同类先进水平。

产品说明书下载离心泵系列实物图产品安装图纸

下一个：IHF衬氟离心泵上一个：IH型卧式化工离心泵

概述

IHZ型化工离心泵，按照国际尺度ISO2858的规定，在原型的基础上对IH进行改进而成的。该系列泵转子部件检验和更换，无需拆卸与泵连接的管道，也不用拆卸电机转子，只需松开拉紧螺丝，将电机整体后移即把泵轴与电机轴分开，就可以检验或更坏配件，十分利便。因为泵轴与电机轴能够分开，保持了电机的完整性，其技术指标和性能参数达到国内同类先进水平

应用范围

结构简图

型号意义

IHZ
　　IH-国际标准化工泵代号
　　Z-直联式

性能参数表

型号泵进口-出口-叶轮 (mm)(mm)(mm)	流量 (m3/h)	扬程 (m)	配用电机		效率 (%)
型号泵进口-出口-叶轮 (mm)(mm)(mm)	流量 (m3/h)	扬程 (m)	型号	功率(KW)	效率 (%)
50-32-125	12.5	20	Y90L-2	2.2	60
50-32-125	6.3	5	Y801-4	0.55	54
50-32-160	12.5	32	Y100L-2	3	54
50-32-160	6.3	8	Y801-4	0.55	48
50-32-200	12.5	50	Y132S1-2	5.5	48
50-32-200	6.3	12.5	Y802-4	0.75	42
50-32-250	12.5	80	Y160M1-2	11	38
50-32-250	6.3	20	Y90S-4	1.5	32
65-50-125	25	20	Y100L-2	3	69
65-50-125	12.5	50	Y901-4	0.55	64
65-50-160	25	32	Y132S1-2	0.5	65
65-50-160	12.5	5	Y802-4	0.75	60
65-40-200	25	50	Y132S2-2	7.5	60
65-40-200	12.5	12.5	Y90S-4	1.1	55
65-40-250	25	80	Y160M2-2	15	50
65-40-250	12.5	20	Y100L1-4	2.2	46
80-65-125	50	20	Y132S1-2	5.5	75
80-65-125	25	5	Y802-4	0.75	71
80-65-160	50	32	Y132S2-2	7.5	73
80-65-160	25	8	Y90L-4	1.5	69
8050-200	50	50	Y160M2-2	15	69
80-50-200	25	12.5	Y100L1-4	2.2	65
80-50-250	50	80	Y180M-2	22	63
80-50-250	25	20	Y100L2-4	3	60
80-50-315	50	125	Y200L2-2	37	54
80-50-315	25	32	Y132S-4	5.5	52
100-80-125	100	20	Y160M1-2	11	78
100-80-125	50	5	Y90L-4	1.5	75
100-80-160	100	32	Y160M2-2	15	78
100-80-160	50	8	Y100L1-4	2.2	75
100-65-200	100	50	Y180M-2	22	76
100-65-200	50	12.5	Y112M-4	4	73
100-65-250	100	80	Y200L2-4	37	72
100-65-250	50	20	Y132S-4	5.5	69
100-65-315	100	125	Y280S-2	75	66
100-65-315	50	32	Y160M-4	11	63
125-100-200	200	50	Y225M-2	45	81
125-100-200	100	12.5	Y132M-4	7.5	76
125-100-250	200	80	Y280S-2	75	78
125-100-250	100	20	Y160M-4	11	76
125-100-315	100	32	Y160L-4	15	73
125-100-400	100	50	Y200L-4	30	65
150-125-250	200	20	Y180M-4	18.5	81
150-125-315	200	32	Y200L-4	30	79
200-150-250	400	20	Y225S-4	37	79
200-150-315	400	32	Y225M-4	45	79
200-150-400	400	50	Y280S-4	75	77
