ISW系列卧式管道离心泵

1、吸入压力≤1.0Mpa，或泵系统最高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤ 1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于 1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。

2、环境温度<40℃，相对湿度<95%。

3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm.

产品说明书下载离心泵系列实物图产品安装图纸

下一个：ISG立式管道离心泵上一个：LW型直立式无堵塞排污泵

概述

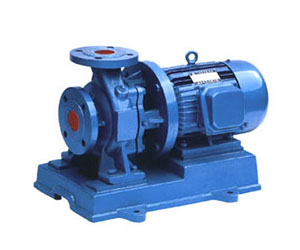

ISW型卧式离心泵根据IS型离心泵与立式泵的独特结构组合设计，并严格按照国际标准ISO2858和最新的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。该泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISW型基础上派生出热水泵、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。

应用范围

1、 ISW型管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：≤80℃。

2、 ISWR（WRG）型热水（高温）循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，ISWR使用温度T：≤120℃、WRG使用温度T：≤240℃。

3、 ISWH型卧式化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20℃-120℃。

4、 ISWB型卧式油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20℃-120℃。

ISW型卧式管道离心泵使用条件：

2、环境温度<40℃，相对湿度<95%。

3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm.

注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封。

结构简图

	1	吸入室：采用优秀水力模型设计而成。
	2	叶轮：采用优秀水力模型设计而成，高效节能。
	3	泵体：采用优秀水力模型设计而成。
	4	取压塞：安装压力表及真空表，以监控泵的正常高效运行。
	5	放气塞：确保泵的正常维护。
	6	机械密封：采用不锈钢、硬质合金、氟橡胶等材料制成，耐用消费品磨损，无泄漏，运行寿命长。
	7	泵盖：
	8	泵轴：为电机加长轴，确保了轴的同心，使运行平稳，无噪音和振动现象。
	9	挡水圈：防止因密封漏水而使电机进水。
	10	Y系列电动机：直接与水泵联接传递动力，部分采用上海名牌电机。

型号意义

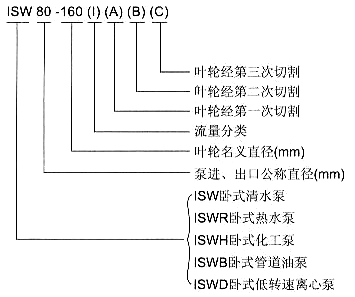

例如：ISW100-160（I）AB

ISW-卧式离心泵

100-泵进、出口公称直径（mm）

160-叶轮名义直径（mm）

I-流量分类

AB-叶轮经第一、二次切割

性能参数表

型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
15-80	15	1.1 1.5 2.0	0.3 0.42 0.55	8.5 8 7	26 34 34	2800	0.18	2.3
20-110	20	1.8 2.5 3.3	0.5 0.69 0.91	16 15 13.5	25 34 35	2800	0.37	2.3
20-160	20	1.8 2.5 3.3	0.5 0.69 0.91	33 32 30	19 25 23	2900	0.75	2.3
25-110	25	2.8 4 5.2	0.78 1.11 1.44	16 15 13.5	34 42 41	2900	0.55	2.3
25-125	25	2.8 4 5.2	0.78 1.11 1.44	20.6 20 18	28 36 35	2900	0.75	2.3
25-125A	25	2.5 3.6 4.6	0.69 1.0 1.28	17 16 14.4	35	2900	0.55	2.3
25-160	25	2.8 4 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5	2.3
25-160A	25	2.6 3.7 4.9	0.12 1.03 1.36	29 28 26	31	2900	1.1	2.3
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
32-100(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	13.2 12.5 11.3	48 54 53	2900	0.75	2.0
32-125	32	3.5 5 6.5	0.97 0.39 1.8	22 20 18	40 44 42	2900	0.75	2.3
32-125A	32	3.1 4.5 5.8	0.86 1.25 1.61	17.6 16 14.4	43	2900	0.55	2.3
32-160(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	33.2 32 30.2	34 40 42	2900	2.2	2.0
32-200(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	50.5 50 48	26 33 35	2900	4	2.0
32-200A	32	2.8 4 5.2	0.78 1.11 1.44	44.6 44 42.7	34 40 42	2900	2.2	2.0
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
40-100	40	4.4 6.3 8.3	1.22 1.75 2.31	13.2 12.5 11.3	48 54 53	2900	0.55	2.3
40-100A	40	3.9 5.6 7.4	1.08 1.56 2.06	10.6 10 9	52	2900	0.37	2.3
40-125	40	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	41 46 43	2900	1.1	2.3
40-125A	40	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	40 45 41	2900	0.75	2.3
40-160	40	4.4 6.3 8.3	1.22 1.75 2.31	33 32 30	35 40 40	2900	2.2	2.3
40-160A	40	4.1 5.9 7.8	1.14 1.64 2.17	29 28 26.3	34 39 39	2900	1.5	2.3
40-160B	40	3.8 5.5 7.2	1.06 1.53 2.0	25.5 24 22.5	34 38 37	2900	1.1	2.3
40-200	40	4.4 6.3 8.3	1.22 1.75 2.31	51 50 48	26 33 32	2900	4	2.3
40-200A	40	4.1 5.9 7.8	1.14 1.64 2.17	45 44 42	26 31 30	2900	3	2.3
40-200B	40	3.7 5.3 7.0	1.03 1.47 1.94	38 36 34.5	29	2900	2.2	2.3
40-250	40	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	24 28 28	2900	7.5	2.3
40-250A	40	4.1 5.9 7.8	1.14 1.64 2.17	72 70 65	24 28 27	2900	5.5	2.3
40-250B	40	3.8 5.5 7.0	1.06 1.53 1.94	61.5 60 56	23 27 26	2900	4	2.3

适用范围

故障原因与解决方案

故障现象	可能产生的原因	排除方法
1、水泵不出水	a、进出口阀门未打开，进出管路阻塞，叶轮流道阻塞。 b、电机运行方向不对，电机缺相。 c、吸入管漏气。 d、泵没灌满液体，泵腔内有空气。 e、进口供水不足，吸程过高，底阀漏水。 f、管路阻力过大。	a、检查，去除阻塞物。 b、调整电机方向紧固电机接线。 c、拧紧各密封面，排除空气。 d、打开泵上盖或打开排气阀，排尽空气。 e、停机检查、调整（并网自来水管和带吸程使用易出现此现象。） f、减少管路弯道，重新选泵。
2、水泵流量不足	a、先按1。原因检查。 b、管道、叶轮流产部分阻塞，水垢沉积、阀门开度不足 c、电压偏低，转速不符合要求。 d、叶轮磨损。	a、先按1。排除。 b、先除阻塞物，重新调整阀门开度 c、稳压 d、更换叶轮
3、功率过大	a、超过额定流量使用 b、吸程过高 c、泵轴承磨损 d、泵选型不当	a、调节流量关小阀门 b、降低吸程。 c、更换轴承。 d、重新选泵。
4、杂音振动	a、管路支撑不稳。 b、液体混有气体。 c、产生汽蚀。 d、轴承振动。 e、电机超载发热运行。	a、稳固管路。 b、提高吸入压力、排气。 c、降低真空度。 d、更换轴承。 e、调整按5。
5、电机发热	a、流量过大、超载运行。 b、碰擦。 c、电机轴承损坏。 d、电压偏低。	a、关小出口阀。 b、检查排除。 c、更换轴承。 d、稳压。
6、水泵漏水	a、机械密封磨损。 b、泵体有砂孔或破裂。 c、密封面不平整。 d、安装螺栓松懈。	a、更换。 b、焊补或更换。 c、修整。 d、紧固。
