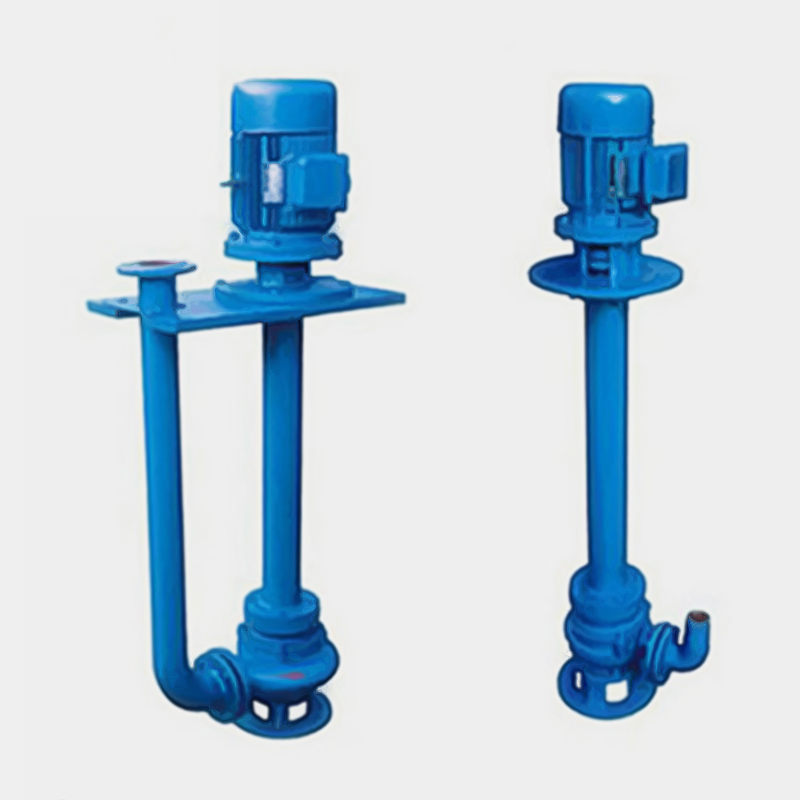

YW液下排污泵

YW立式液下泵适用于企业单位废水排放。城市污水处理厂排放系统。地铁、地下室、人防系统排水站。医院、宾馆、高层建筑污水排放。住宅区的污水排水站。市政工程，建筑工地中稀泥浆的排放。自来水厂的给水装置。YW立式液下泵养殖场污水排放及农村农田灌溉

概述

YW液下排污泵采用独特的双吸式双流道结构，在实际运行中，水是从水泵叶轮的两端同时进水，中间流出。YW液下排污泵的进水口分上下两部分，而且都从底部引水，吸水方向吸水位低,因为从上下两端吸水，所以泵与电机的隔离油室一端处于吸水口位置，运行中一直处于负压状态，相对单吸式结构不易漏水，因泵是从上下两端同时吸水，所以电机因此没有了轴向拉力，而双流道结构更是减轻了径向力,从而使其使用寿命延长,达到了使用的耐久性、稳定性、实用性的功能。

应用范围

YW立式液下泵采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的 5倍纤维物质与直径为泵口径约50%的固体颗粒。YW立式液下泵机械密封采用新型硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行 8000小时以上。YW立式液下泵整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。YW立式液下泵密封油室内设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，对水泵电机绝对保护。YW立式液下泵可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行绝对保护，提高了产品的安全性与可靠性。浮球开关可以根据所需液变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。YW立式液下泵可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来极大方便，人可不必为此而进入污水坑。YW立式液下泵能够在全扬程范围内使用，而保证电机不会过载。有两种不同的安装方式，固定式自动耦合安装系统，移动式自由安装系统。

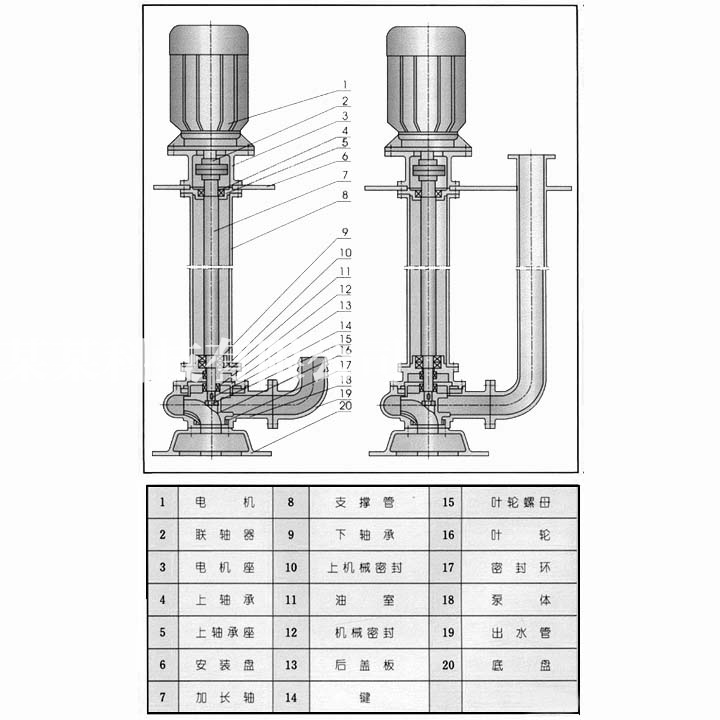

结构简图

型号意义

性能参数表

型号	转速	功率	效率
口径-流量-扬程	（r/min）	（kw）	（%）
（mm）（m3/h）（m）
100YWSP100-20	1450	11	66.1
100YWSP100-25	1450	15	60.6
100YWSP100-30	1450	18.5	58.9
100YWSP100-40	2900	22	66.1
100YWSP100-50	2900	30	60.6
100YWSP100-60	2900	37	63.1
100YWSP100-70	2900	45	60.6
150YWSP200-18	1450	18.5	66.3
150YWSP200-27	1450	30	65.4
150YWSP200-32	1450	37	62.8
150YWSP200-40	2900	45	64.6
150YWSP200-50	2900	55	66.1
150YWSP200-65	2900	75	63
150YWSP200-80	2900	90	64.6
200YWSP300-15	1450	22	71.3
200YWSP300-20	1450	30	71.7
200YWSP300-30	1450	45	71.7
200YWSP300-40	1450	55	72.3
200YWSP300-50	1450	75	68.1
200YWSP300-60	1450	90	68.1
250YWSP600-13	1450	37	67.6
250YWSP600-16	1450	45	68.4
250YWSP600-22	1450	55	71.9
250YWSP600-27	1450	75	69.2
250YWSP600-32	1450	90	68.4
250YWSP600-40	1450	110	69.9
250YWSP600-48	1480	132	69.9
300YWSP800-10	960	37	69.3
300YWSP800-13	960	45	72.1
300YWSP800-16	960	55	72.6


型号	转速	功率	效率
口径-流量-扬程	（r/min）	（kw）	（%）
（mm）（m3/h）（m）
300YWSP1000-20	1450	90	71.2
300YWSP1000-25	1450	110	72.9
300YWSP1000-30	1450	132	72.9
300YWSP1000-35	1450	160	70.1
350YWSP1200-7	960	37	72.8
350YWSP1200-9	960	45	76.9
350YWSP1200-11	960	55	76.9
350YWSP1200-13	1450	75	66.7
350YWSP1200-17	1450	90	72.7
350YWSP1200-22	1450	110	76.9
350YWSP1200-26	1450	132	75.8
350YWSP1200-30	1450	160	72.1
350YWSP1200-35	1450	200	67.3
350YWSP1500-5.5	960	37	71.5
350YWSP1500-7	960	45	74.8
350YWSP1500-9	960	55	78.7
350YWSP1500-11	1450	75	70.5
350YWSP1500-14	1450	90	74.8
350YWSP1500-17	1450	110	74.3
350YWSP1500-20	1450	132	72.9
350YWSP1500-25	1450	160	75.1
350YWSP1500-30	1450	200	72.1
350YWSP1500-35	1450	220	76.5
400YWSP1800-10	960	90	64.1
400YWSP1800-12	960	110	63
400YWSP1800-15	960	132	65.6
400YWSP1800-18	960	160	64.9
400YWSP1800-24	960	200	69.2
400YWSP1800-26	960	220	68.2
400YWSP1800-30	1450	250	69.2
400YWSP1800-35	1450	315	64.1
500YWSP2200-8	960	90	62.7
500YWSP2200-10	960	110	64.1

适用范围

YW立式液下泵适用于企业单位废水排放。城市污水处理厂排放系统。地铁、地下室、人防系统排水站。医院、宾馆、高层建筑污水排放。住宅区的污水排水站。市政工程，建筑工地中稀泥浆的排放。自来水厂的给水装置。YW立式液下泵养殖场污水排放及农村农田灌溉。YW立式液下泵勘探矿山及水处理设备配套。代替肩挑人担，吸送河泥。YW立式液下泵使用条件水温≤ 60℃，液体PH值为4～10。
