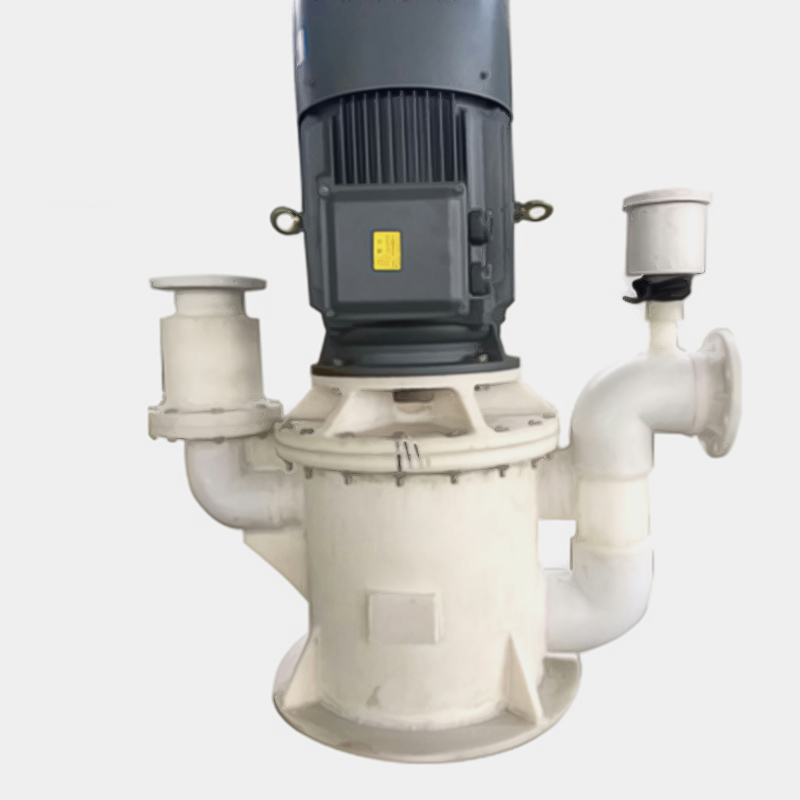

WFB氟塑料自控自吸泵
WFB系列无密封自控自吸泵采用无泄漏V型密封总成，革除了传统水泵的填料密封、盘根密封、机械密封，彻底制服了“跑、冒、滴、漏”，是代替原各种长轴液下泵、潜水泵、潜污泵等最理想的设备。
概述
WFB系列氟塑料自控自吸泵采用无泄漏V型密封总成，革除了传统水泵的填料密封、盘根密封、机械密封，彻底制服了“跑、冒、滴、漏”，是代替原各种长轴液下泵、潜水泵、潜污泵等最理想的设备。 该结构泵缺点：一、停机液体沿轴方向往外泄漏，对于频繁起动设备的场合不太适合；二、副叶轮消耗的功率太大、水泵效率低。WFB改进型结构为有密封装置，一是提高水泵效率，二是降低电机功率，三是抑制了水泵停机泄漏现象。 运动过程中密封装置不摩擦、无磨损，使用寿命较同类产品长10倍以上。移植真空泵原理、自吸性能稳定可靠，特别是采用“电动空气控制阀”真正实现了“一次引流，终身自吸”。效率高、振动小、噪音低、移动灵活、拆卸简便、易于安装、不需地脚固定，免去了长轴液下泵运输，安装、维修等困难。具有优越的自控功能，可与高科技领域和高度自动化系列统配套使用。
应用范围
WFB系列无密封自控自吸泵具有耐温、耐压、耐磨、“一次引流”、“终身自吸”等多种功能。目前生产衬四氟、氯化聚醚、超高分子聚乙烯、聚丙烯、不锈钢、铸钢、生铁等多种材质。WFB型无密封自控自吸泵广泛适用于电子、电力、化工、冶金、医药、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘选矿等行业。
★该泵采用无泄漏V型密封总成，革除了传统水泵的填料密封、盘根密封、机械密封，彻底制服了“跑、冒、滴、漏”，是代替原各种长轴液下泵、潜水泵、潜污泵等最理想的设备。
★移植真空泵原理、自吸性能稳定可靠，特别是采用“电动空气控制阀”真正实现了“一次引流，终身自吸”
★效率高、振动小、噪音低、移动灵活、拆卸简便、易于安装、不需地脚固定，免去了长轴液下泵运输，安装、维修等困难。
★具有优越的自控功能，可与高科技领域和高度自动化系列统配套使用。
结构简图
型号意义
性能参数表
| 规格型号specification & model | 转速 speed n r/min | 流量 capacity Q m3/h | 扬程 head H M | 配套功率 matched power Kw | 允许吸深 allowable suction depth ≤M | 吸液口径 suction diameter MM | 出液口径 output diameter MM | 整机重量 weight Kg | ||
| 类别代码 category code | 材质代号 material | 型号 model | ||||||||
| 1-5 | G.PP.BXG | 16WFB-A | 2900 | 0.75 | 8 | 0.75 | 2.5 | 16 | 10 | 75 |
| 1.1 | 6.5 | |||||||||
| 1.5 | 5.5 | |||||||||
| 1-5 | G.PP.BXG | 25WFB-A | 2900 | 3.6 | 25 | 3 | 3.5 | 25 | 20 | 110 |
| 1-5 | G.PP.BXG | 32WFB-A | 2900 | 4.5 | 13 | 1.5 | 3 | 32 | 25 | 99 |
| 6.5 | 10.5 | |||||||||
| 9 | 8 | |||||||||
| 1-5 | G.PP.BXG | 40WFB-A | 2900 | 6.5 | 25 | 4 | 4 | 40 | 32 | 140 |
| 8.5 | 23 | |||||||||
| 10 | 21 | |||||||||
| 1-5 | G.PP.BXG | 40WFB-A1 | 2900 | 13.5 | 18 | 3 | 4 | 40 | 32 | 140 |
| 1-5 | G.PP.BXG | 40WFB-A2 | 2900 | 5 | 15 | 2.2 | 4 | 40 | 32 | 125 |
| 8 | 13 | |||||||||
| 10 | 11 | |||||||||
| 1-5 | G.PP.BXG | 40WFB-A3 | 2900 | 14 | 8 | 2.2 | 4 | 40 | 32 | 125 |
| 1-5 | G.PP.BXG | 50WFB-A | 2900 | 7.5 | 28 | 7.5 | 5 | 50 | 40 | 205 |
| 12.5 | 26 | |||||||||
| 15 | 24.5 | |||||||||
| 1-5 | G.PP.BXG | 50WFB-A1 | 2900 | 10.5 | 20.5 | 4 | 5 | 50 | 40 | 170 |
| 1-5 | G.PP.BXG | 50WFB-AD | 1450 | 5 | 11 | 1.5 | 4 | 50 | 40 | 149 |
| 6.3 | 10 | |||||||||
| 7.5 | 9 | |||||||||
| 1-5 | G.PP.BXG | 50WFB-AD | 1450 | 10 | 6 | 1.5 | 4 | 50 | 40 | 149 |
| 1-4 | G.BXG | 50WFB-B | 2900 | 10 | 40 | 11 | 5 | 50 | 40 | 215 |
| 11 | 38 | |||||||||
| 15 | 35 | |||||||||
| 1-4 | G.PP.BXG | 50WFB-B1 | 2900 | 7 | 33 | 7.5 | 5 | 50 | 40 | 205 |
| 12 | 31 | |||||||||
| 15 | 29 | |||||||||
适用范围
无密封自控自吸泵共分五种型号：1型为长方型无密封自控自吸泵，2型为圆锥型无密封自控自吸泵，3型为防爆型无密封自控自吸泵，4型为户外型无密封自控自吸泵，5型为推车移动型无密封自控自吸泵 无密封自控自吸泵流量设计从0.75—6850m3/h、扬程5m—132m、吸液口径16—800 mm、出液口径10—600 mm 。
故障原因与解决方案
WFB系列无密封自控自吸泵，是填补国内空白的首创产品，该产品具有耐温耐压、“一次引流”、“终生自吸”等多种功能。目前生产321、304、 316、316L、A3、PP（增强聚丙烯）等多种材质的系列整机，五种不同造型共一千余种规格。在电子、电力、化工、冶金、医药、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘选矿、民用建筑等行业中广泛适用，深受用户的好评。
