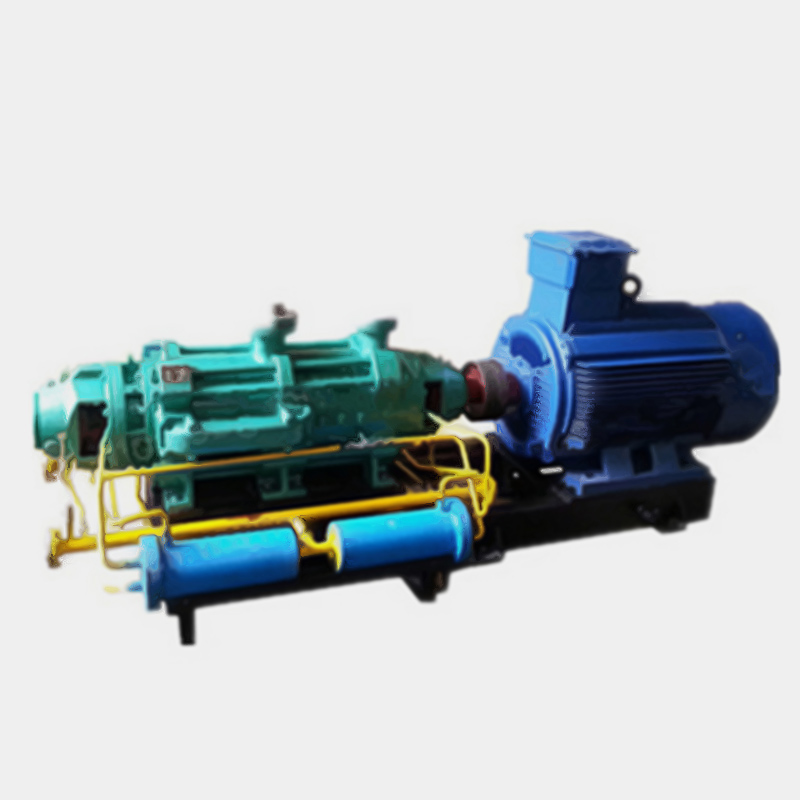

ZD自平衡高温多级泵
泵轴在电动机的带动下旋转，对液体作功，使其能量增加，液体由吸入池经由泵的进水段、正叶轮、正导叶、中段、口、过渡管、次级进水段、反叶轮、反导叶、出水段的垂直源源不断的送出。工作时，依靠高速旋转的叶轮，液体在惯性离心力作用下获得了能量以提高了压强。离心泵在工作前，泵体和进口管线必须罐满液体介质，防止气蚀现象发生。当叶轮快速转动时，叶片促使介质很快旋转，旋转着的介质在离心力的作用下从叶轮中飞出，泵内的水被抛出后，叶轮的中心部分形成真空区域。一面不断地吸入液体，一面又不断地给予吸入的液体一定的能量，将液体排出。
概述
ZD自平衡高温多级泵
应用范围
1、新结构
水泵设计为两组对称布置的叶轮转子部件，两组对称叶轮所产生的轴向力相互抵消，实现了泵腔内巨大轴向推力的自动平衡；水泵转子部件在轴向方向完全定位，没有轴向窜动；
2、高效率
①没有平衡水泄露及平衡盘的机械摩擦，自平衡泵较普通多级泵设计效率平均高出2％-5％；
②水泵运行时，由于泵转子没有了平衡盘的轴向窜动，叶轮与导叶流道的对中性始终处于最佳状态，不会像普通多级泵结构随平衡盘的磨损、转子部件前移而出现运行效率明显下降，因此到水泵运行的后期，由于自平衡泵效率不会明显下降，具有非常显著的节能效果；
3、高可靠性
A启动时平衡盘与平衡环之间没有了摩擦，从而起动电流相对较低，起动更平稳；
B转子部件无轴向窜动，叶轮与导叶始终处于对中位置，一方面良好的对中性降低了水泵做功过程中的效率损耗；其次，消除了因转子部件前窜有可能顶住电机轴造成电机轴承发热、过载、甚至烧毁电机；
C消除了由于装配质量或使用不当等原因或偶然因素而导致平衡室压力过高，平衡盘无法打开而出现的电机过载或平衡盘磨损过快的情况。
D自平衡型泵两组叶轮对称布置，泵轴始终处于受拉状态，加上轴中部的节流减压装置还起到对轴的辅助支承作用，减少了轴的扰度，提高了泵转子的刚性和临界转速，不仅大大减轻叶轮与密封环的磨损，而且降低了因轴弯曲带来的轴承等零件故障的风险。
4、 应用广泛
取消了小间隙平衡盘，流道通过能力大大提高，更适应于含有较大颗粒介质的场合，抗磨损性能更好，通过用户反馈的实际情况，其使用周期在同种工况条件下是普通多级泵的2-3倍；
5、维护成本低
自平衡泵没有平衡盘系统，且转子部件刚度好，不仅减少了泵易损件数量，而且提高了零件使用寿命，延长了水泵维修周期，减少水泵维修次数，降低了设备的使用维护成本。
结构简图
结构特点
泵为单吸或双吸进口的卧式节段式多级自平衡离心泵，泵的上或水平、排出口垂直向上布置。
主要由进水段、中段、出水段、次级进水段、正导叶、反叶轮、轴、节流和减压装置、挡套、轴承体、过渡管等零强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水采用二硫化钼润滑脂金属面硬密封，转于由装在轴上的正置、反叶轮、轴套、轴承挡套等零件组成，轴承采用“固构，驱动端采用圆柱滚于轴承;末端采用角接触球轴承段、中段、出水段、次级进水段、正导叶、反导叶、过渡管。
转子部分与固定部分之间装有密封环、导叶套等进行密封套的磨损程度己影响泵的工作性能时应厦时予以更换。
轴的密封形式有机械密封和填料密封两种。泵采用填料密置安放要正确，填料的松紧程度必须适当，以液体能滴种密封元件装在密封腔内，腔内要通入一定压力的水，起水作用。在轴封处装有可更换的轴套，以保护泵轴泵可以在路的情况下更换轴承、密封。
该系列泵通过弹性柱销联轴器或膜片联轴器由原动机直接向看，泵为顺时针方向旋转。
电机常规配置为Y2系列电机，在有可燃易爆气体的场合采机。
叶轮说明：直径越大扬程就越大，流量也越大，因为水流出的速度 取决于叶轮旋转时产生的离心力和切线上的线速度，直径越大，离心力和线速度都越大。
型号意义
如ZPD46-50
ZPD-自平衡多级离心泵；
46-设计点流量为46m3/h；
50-设计点单级扬程为50m。
性能参数表
| 型号/参数 | 流量 Q | 扬程 H | 转速 n | 轴功率 Pa | 配带电动机 | 效率 n | 汽蚀量 | 叶轮直径 | 进出口径 | 出口口径 | 泵重 | ||
| m3/h | L/s | m | r/min | kw | 功率kw | 型号 | % | m | mm | mm | mm | kg | |
| ZPD46-50×9(P) | 30 46 55 | 8.33 12.78 15.28 | 499.5 450 414 | 2950 | 75.31 90.63 96.35 | 110 | 53.6 62.2 64.5 | 2.2 2.4 2.7 | 210 | 0 | |||
| ZPD46-50×8(P) | 30 46 55 | 8.33 12.78 15.28 | 444 400 368 | 2950 | 66.94 80.56 85.64 | 90 | 53.6 62.2 64.5 | 2.2 2.4 2.7 | 210 | 0 | |||
| ZPD46-50×7(P) | 30 46 55 | 8.33 12.78 15.28 | 388.5 350 322 | 2950 | 58.58 70.49 74.94 | 75 | 53.6 62.2 64.5 | 2.2 2.4 2.7 | 210 | 0 | |||
| ZPD46-50×6(P) | 30 46 55 | 8.33 12.78 15.28 | 333 300 276 | 2950 | 50.21 60.42 64.23 | 75 | 53.6 62.2 64.5 | 2.2 2.4 2.7 | 210 | 0 | |||
| ZPD46-50×5(P) | 30 46 55 | 8.33 12.78 15.28 | 277.5 250 230 | 2950 | 41.84 50.35 53.53 | 55 | 53.6 62.2 64.5 | 2.2 2.4 2.7 | 210 | 0 | |||
| ZPD46-50×4(P) | 30 46 55 | 8.33 12.78 15.28 | 222 200 184 | 2950 | 33.47 40.28 42.82 | 45 | 53.6 62.2 64.5 | 2.2 2.4 2.7 | 210 | 0 | |||
| ZPD46-50×3(P) | 30 46 55 | 8.33 12.78 15.28 | 166.5 150 138 | 2950 | 25.10 30.21 32.12 | 37 | 53.6 62.2 64.5 | 2.2 2.4 2.7 | 210 | 0 | |||
