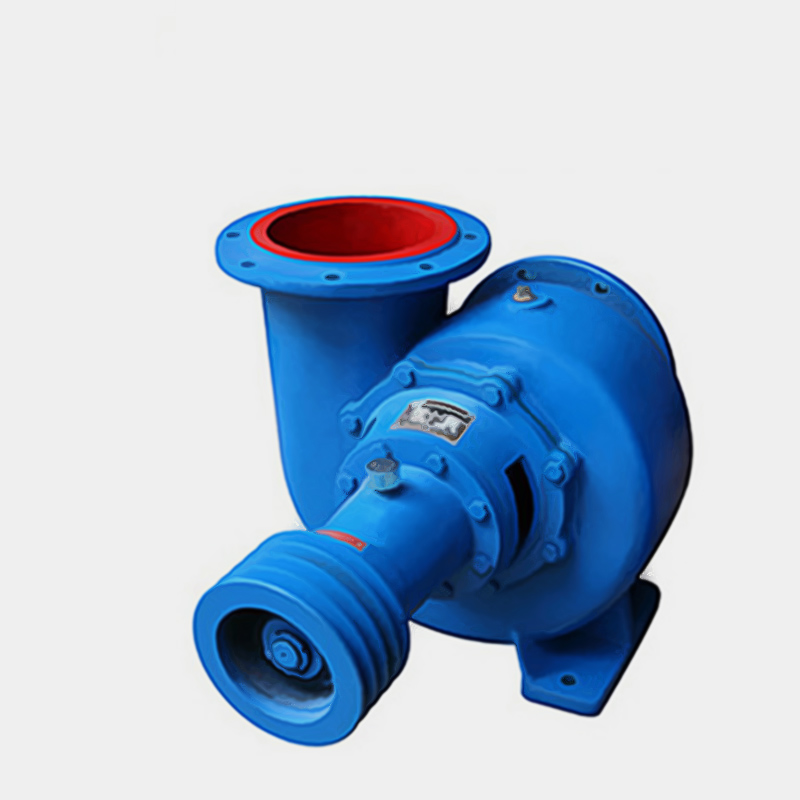

HW型混流泵(排洪灌溉)
HW型混流泵的流量和扬程介于离心泵和轴流泵之间。体形小、重量轻、效率高、且高效区宽，结构简单、使用方便、维修容易。输送介质为清水或类似于清水，适用于农田排灌和工业上给排水。
概述
HW型混流泵国内水泵行业联合设计的更新换代产品，是我国机械工业推广使用的节能产品。
应用范围
HW型混流泵用途：HW型泵为卧式单吸蜗壳式混流泵。适用于输送清水或物理及化学性质类似于水的其它液体。广泛用于农田排灌、工业和城市给排水等多种场合。

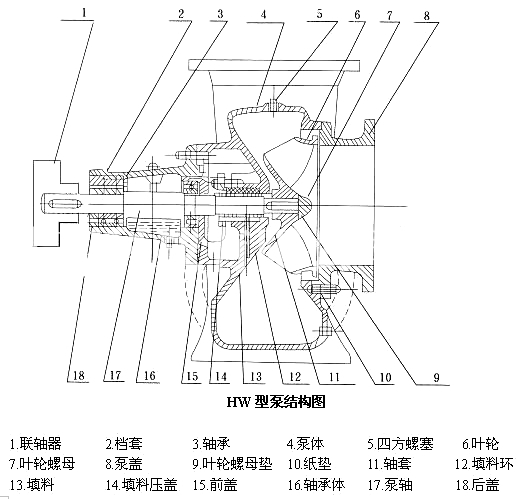

结构简图
型号意义
例300HW-7S
300-泵进、出口直径（mm）
HW-蜗壳式混流泵
7-泵设计点扬程（m）
S-J结构形式（前后门开结构）
性能参数表
性能范围：流量180-3665m3/h,
扬程3.0-20.7m
配套功率3-250kw
型号 | 流量 （m3/h） | 扬程（m） | 转速 （Rpm） | 效率（%） | 轴功率（kw） | 配套功率（kw） | 气蚀余量（m） |
100HW-7 | 70 | 7.5 | 2950 | 78 | 1.87 | 2.2 | 4 |
150HW-7 | 144 | 6.9 | 1450 | 85 | 3.26 | 4 | 4.5 |
200HW-6 | 288 | 6.7 | 1450 | 86 | 6.26 | 7.5 | 4 |
200HW-11 | 270 | 11 | 1450 | 85 | 9.63 | 11 | 4 |
250HW-7 | 450 | 7 | 980 | 83 | 1034 | 15 | 5.5 |
300HW-8 | 792 | 8 | 980 | 84 | 20.5 | 22 | 4 |
350HW-8 | 1000 | 8 | 980 | 85.5 | 25.5 | 30 | 5 |
350HW-12 | 1000 | 12 | 980 | 85 | 37.6 | 55 | 5.5 |
400HW-8 | 1200 | 8 | 730 | 85 | 31.17 | 37 | 5.5 |
400HW-14 | 1200 | 12 | 1450 | 84.2 | 61.3 | 75 | 6 |
500HW-6 | 1980 | 6.2 | 580 | 87 | 38.4 | 55 | 6 |
500HW-10 | 2492 | 9.8 | 730 | 87 | 76.4 | 90 | 5.5 |
650HW-5 | 4032 | 7 | 590 | 85 | 97.5 | 110 | 6 |
适用范围
故障原因与解决方案
HW、HB型泵主要由泵盖、叶轮、泵体、泵轴、轴套及轴承体(口径≤350MM)或轴承架(口径≥400mm)等主要零件构成
泵盖分别与泵体和进水管相接。泵盖平面与叶轮平面之间应有适当间隙。间隙过小，会产生磨擦；间隙过大，会导致泵体内的压力水大量回流，使泵的效率降低。实际使用的适宜间隙为0.3～0.7mm(将泵轴推向泵的进口端)，间隙可用增减纸垫厚度来调整。
轴封装置由填料、填料压盖、填料环和泵体上的填料函组成(150HW和200HW型泵无填料环)其作用是防止空气吸入泵内和防止水从泵内过多地沿轴流出。
轴套用以保护泵轴。磨损后可及时更换。
泵轴用单列向心球轴承支承。轴承可用润滑油润滑－油量应控制在油标杆的标线间：可用润滑脂润滑－可在装配水泵时加入。使用中通过拆装前盖和后盖来补充。
泵体上端的螺孔，用于加灌引水或联接真空泵抽气引水。
为扩大泵的使用范围，满足用户不同要求，可切割叶轮外径或换用不同性能的叶轮，(加字母“A”等表示)
HW、HB型泵的附件有弯管，底阀和皮带轮或联轴器等
