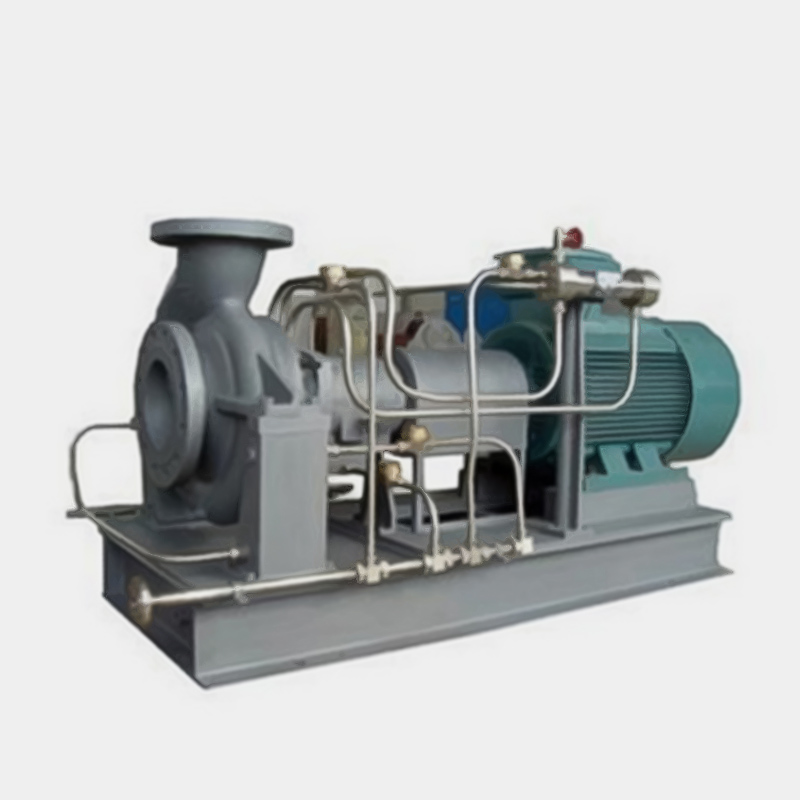

HPK高温热水循环泵

HPK型热水循环泵是结合国外先进技术经改进设计的系列产品。其结构形式为卧式悬架、径向剖分、后开门、中心线支撑的单级单吸蜗壳式离心泵。

概述

HPK型热水循环泵是结合国外先进技术经改进设计的系列产品。其结构形式为卧式悬架、径向剖分、后开门、中心线支撑的单级单吸蜗壳式离心泵。
·该系列泵在设计上充分考虑了高温高压状态下泵的可靠性：
·在冷却系统上，不仅泵盖和悬架体设有各自冷却腔，悬架体表面还带有散热片结构，冷却效果好；
·轴承选用了圆柱滚子轴承和背靠背双联角接触球轴承的搭配，采用甩油环稀油润滑，承受载荷的能力显著提高；
·泵主轴比普通悬臂泵提高一个规格，并且经过合理的热处理工序，抗扭矩和转子刚性更胜一筹；
·轴封采用单端面、平衡型形式的机械密封，也可采用软填料密封，能适应各种条件下的密封要求；
·加长联轴器结构可不必拆卸管路就能进行泵检修维护，方便实用。
·HPK型热水循环泵，泵为中心支撑，其转子部件可以在不移动泵体情况下予以拆卸，由于设置了中间联轴器，当拆卸泵时，电动机仍可固定在底盘上，这样就缩短了泵重新装配时所需的时间。
·轴封采用标准结构软填料密封：用于热水时，由填料压盖、填料环、夹金属丝的填料组成，两层填料之间装有四层白色石棉填料。用于热交换介质时，由填料压盖、填料环、夹金属丝的填料组成，两层填料之间装有六层白色石棉填料。
·轴封机械密封用于热水时，为平衡型单端面机械密封，终端有夹层冷却。用于热交换介质时，为非平衡型单端面机械密封，终端有夹层冷却和冷却装置，350℃以下不需冷却，超过350℃时需要冷却。
