JMZ型移动式不锈钢自吸泵

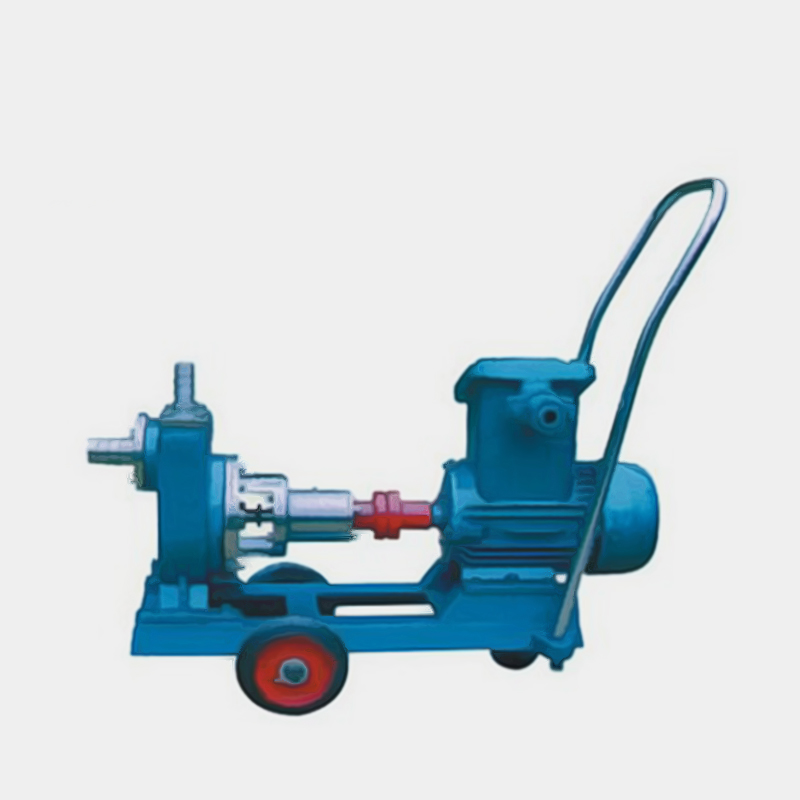

JMZ型移动式不锈钢自吸泵是泉达制造的一款可移动的轻巧型自吸泵，该泵的设计合理，广泛应用于食品运输行业。采用的是新型的机械密封组装，有防爆功能，长年保证不泄露。比较适合的场合有运输适合输送-35～+120℃的各种酒精、饮料、乳品、药剂、汽油、溶剂油、糖浆等。该泵的基础设计结构合理紧凑，具有操作简单、体积小、重量轻、性能稳定、不需要安装底阀、启动不需要灌溉等有点。在泵改装更换3～4个零件后便可用于输送浓浆、酸、碱、盐等液体。

产品说明书下载离心泵系列实物图产品安装图纸

下一个：GLB高效节能自吸泵上一个：TBZB保温同步排吸泵

概述

安装

1.JMZ型移动式不锈钢自吸泵可按"泵外形安装尺寸表"进行打基础和确定底脚螺栓位巧。但是最好等泵运到现声后按底座尺寸进行施工。

2，泵装于基础上，可用垫铁调整机组水平，用水平仪检查还将和电机轴的水平、要重新检查和调整泵轴心和电机轴心的同心度，用刀口平尺和塞尺检和联轴器外圆、上、下、左、右的差数均不得超过0.15毫米。两联轴器端面间偏差不超过0.2毫米。

3，不应用泵承受管路重量，管路得量应有管路支撑设备承受。

4.按装结束应用手转动联轴器看是否轻松灵活，有无卡滞现象。

拆装

1.拧下轴承体与泵体连接的四个螺丝，同时将机械密封和泵盖松开。

2，拧开叶轮嫘母（右旋）取下叶轮、键和泵盖，再将机械密封从泵盖中取下。

3，用拉子拉下联轴器然后拆下键，轴承端盖，最后将轴和轴承拆开。

4，泵的装配顺序按上述相反进行。

5.吸泵的进口束节重装时，请注意阻水阀应向正面，以便与阻水阀正面贴合保证自吸效果（见右下图）。

应用范围

机械密封的安装

1.更换机械密封时，应注意规格，型号都要与原来的相符。

2，在安装机械密封过程中，应保持清洁，不许敲打密封原件.以防损伤和破坏。

3.装大小密封阀和动静环时表面应涂上一层清洁的机油和透明油。

4.将静环和大胶圈装入泵盖，然后一起装上轴上（注意：动环销必须对准叶轮的传动孔）。

5，将弹资座、弹簧，推坏组成-体.以弹簧座面为作力点，将其推上主轴，其推力以弹簧压缩2-4mm后在轴上滑动为宜。如弹簧尚未压縮，即可滑动，则表示动环与主轴配合偏松,摩擦力偏小,如弹簧缩6mm以上，动坏和密封圈仍不能在轴上滑动，则说明配合偏紧.应以检查机械密封是否与原来的相符合。

结构简图

流量范围：3～100m3 /h 　　　　

扬程范围：22～40m

转速n：2900r/min 　　　　　　

介质温度：-68℃～80℃

型号意义

性能参数表

型号	口径(mm)		流量Q	Head	吸程	电机	转速
	口径(mm)			(m)	(m)	(kw)
	进口←(mm)	出口→(mm)		扬程
25JMZ-22	25	25	3	22	5	1.1	2900
25JMZ-30	25	25	3	30	6	1.5	2900
40JMZ-22	40	25	6	22	5	1.5	2900
40JMZ-30	40	25	6	30	6	2.2	2900
40JMZ-40	40	25	6	40	6	3	2900
50JMZ-22	50	40	12	22	5	2.2	2900
50JMZ-30	50	50	20	30	6	4	2900
50JMZ-40	50	40	12	40	6	4	2900
65JMZ-22	65	50	24	22	5	4	2900
65JMZ-30	65	65	30	30	6	5.5	2900
80JMZ-22	80	65	48	22	5	7.5	2900
80JMZ-30	80	65	48	30	5	7.5	2900
1250JMZ-18	1250	100	100	18	5	15	2900

适用范围

适用于轻纺、石油、化工、医药、卫生、食品、炼油等工业输送化学腐蚀性液体，介质温度为-20℃～ 120℃。

故障原因与解决方案

故障

原因

解决方法

不出液

1，泵内没有灌注满启动液

2，吸入管.压出管或泵的流道堵塞

3，吸入管路漏气

4，吸上高度超过允许范围

5，使用扬程超过了设计扬程

6，输送热地、发挥性介质

7，转向反了

8，机械密封漏气

1，重新灌满液体。（第二次启动则不必灌液）

2，淸除杂物

3，检修和更换吸入管路

4，按允许吸上高重新安装泵

5，重新选泵

6，降低吸程或采用取倒灌安装

7，纠正转向

8，检修或更换机械密封

自吸时间长

1，.液体溫度过高

2，吸入管道过长

3，进口管道有Ω型弯曲

4，出口淹没在液体中

1，液体溢度降至40℃以下

2，尽量缩短管道

3，去除所有Ω管道

4，使出口与大气相通

流量不够

1，吸入管浸泡的深度不够

2，吸入管路太细或有杂物堵塞

3，叶轮严重磨损成严重腐蚀

4，密封环有严重磨损或腐蚀

5，叶轮与泵盖间隙太大

1，增加吸入管的浸入深度

2，换合适的管路，清除杂物

3，换新叶轮

4，换新密封环

5，减少间隙

扬程不够

1，叶轮腐蚀严重

2，电机配错

3，叶轮与泵盖间隙太大

1，换新叶轮

2，更换电机

3，减少间8隙

轴承过热

1，润滑油不够或太多

2，泵轴与电机轴不同心

3，轴承损坏

4，轴承质量不符

1，润滑油应上密封腔的30~40%

2，调整.使泵轴与电机轴同心

3，换新轴承

4，换低噪音轴承

振动

严重

1，泵轴与电机轴不同心

2，泵轴弯曲

1，调整,使泵轴与电机轴两心

2，重新换轴

密封泄漏

1.弹簧压力不足

2，动环或静环端腐蚀、磨损或划伤

3，动坏密封圈腐蚀变形

4，异物或介质结晶景响了动环的轴向移动

1，调整弹簧压缩量或换弹簧

2，修复或更换动环或静环

3，重新换动环密封圈

4，去除异物或介质的结晶

电机过热

1，液体比重大成溫度太高

2，机械密封弹簧调的太紧

3，电压过低

4，装配质量差,有些零件磨擦，或电机与泵柚的不同心

1，加大电机

2，重新调整弹簧压缩量

3，提高电压

4，检査装配质量,推除装配故障

JMZ、FMZ型不锈钢自吸酒泵、自吸化工泵：是按照用户新需求，采用新型机械密封组装，安全防爆、长年不漏。JMZ自吸酒泵适合输送(-35℃～ 120℃)的各种酒精、饮料、乳品、药剂、汽油、、糖浆等行业。FMZ自吸化工泵适合输送(-35℃～ 120℃)的浓浆、酸、碱、盐等化工液体。本泵结构紧凑、操作简便、自吸性能好、体积小、重量轻、性能稳定、不用底阀，起动是不需引灌等特点，是国内的新一代产品，具有广阔的应用市场和发展前景。
