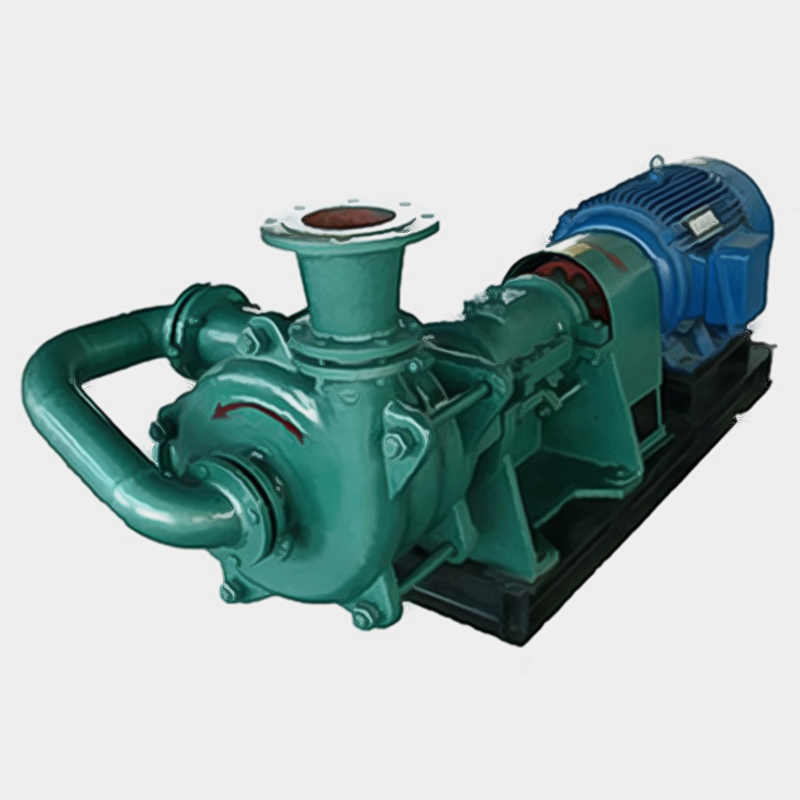

ZJE压滤机入料泵

ZJE专用泵是一种性能特殊的杂质泵。近年来，被业内人士称之为“压滤机专用入料加压泵”。该泵由后侧面吸入浆液，简单的填料密封无泄漏，更重要的是其流量、扬程曲线很陡，非常适合一些特殊的工况。

概述

ZJE压滤机入料泵选用本资料所列主要技术参数为泵在1480r/min时的数据，对于要求压力低的工况，可适当的切削叶轮或降低泵转数来解决，还可选用我厂生产的zj系列渣浆泵，zj型泵的机械密封与ZJE-Ⅱ泵一样“无泄露”。本资料只提供几个直连传动的基础尺寸。因地形限制或改变泵转数需要皮带传送的基础尺寸，由现场提供具体数据另行设计。皮带传动方式一般由尾架式、平行式、背托式传动。

应用范围

水力设计、结构设计先进新颖、效率高、抗腐蚀、运行平稳可靠；
前期入料流量大，压力低；
后期压榨流量小，压力高；
轴密封简单可靠，不注水、不用机械密封、无泄露；

压滤入料不用变频调速，输送浓度高；

结构简图

型号意义

性能参数表

项目型号	转速 r/min	流量 m3/h	扬程 m	最大轴功率 K/H	参考电机
					型号	功率（Kw）
65ZJE-Ⅱ	1480	27.5 41.4 55.2 69.0 80.0	76.0 72.266.1 56.0 43.5	22.3	Y225S-4	30
						37
80ZJE-Ⅱ	1480	40.0 60.0 80.0 100 115	76.0 72.2 66.1 56.0 43.5	32	Y225S-4	37
					Y225M-4	45
100ZJE-Ⅱ	1480	56.0 85.0 113 150 169	73.3 69.0 62.5 51.2 44.0	49	Y225M-4	45
					Y225M-4	55
125ZJE-Ⅱ	1480	70.0 105 140 186 245	73.5 71.6 68.6 61.9 48.5	62.5	Y225M-4	55
					Y280S-4	75
125ZJE-Ⅱ	1480	79.7 119 159 211 279	80.0 78.0 74.8 67.5 52.9	78.2	Y280S-4	75
					Y280M-4	90
125ZJE-Ⅱ	1480	58.0 87.0 116 154 203	91.8 89.1 85.7 77.3 60.6	64.7	Y280S-4	75
					Y280M-4	90
