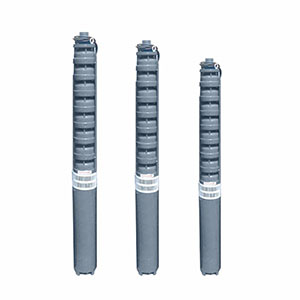

QJ型井用潜水泵
QJ型井用潜水泵是电机与水泵直联潜入水中工作的提水机具,它适用于从深井提取地下水,也可用于河流、水库、水渠等提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。
概述
QJ型井用潜水泵是电机与水泵直联潜入水中工作的提水机具,它适用于从深井提取地下水,也可用于河流、水库、水渠等提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。
应用范围
QJ型井用潜水泵主要特点
1.电机、水泵体,潜入水中运行,安全可靠.
2.对井管、扬水管无特殊要求(即:钢管井、灰管井、土井等均可使用;在压力许可下,钢管、胶管、塑料管等均可作扬水管使用)。
3.安装、使用、维护方便简单,占地面积小、不需建造泵房。
4.结构简单,节省原材料。 潜水电泵使用的条件是否合适,管理得当与使用寿命有直接的关系。
结构简图
QJ型井用潜水泵结构说明
1.QJ型潜水电泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相鼠笼异歩电动机，电机与水泵通过爪式或中.键筒式联轴器直接；配备有不同规格的三芯电缆：起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成，采用法兰联接，高扬程电泵釆用闸阀控制。
2.潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上：导流壳采用嫘纹或螺栓联成一体。
3.高扬程潜水泵上部装有止回阀，避免停机水锤造成机组破坏。
4.潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。
5.潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙烯绝缘，尼龙护套耐水电磁线，电缆联接方式按QJ型电缆接头工艺， 把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕-层。再用防水粘胶带缠2~3层，外面包上2～3层防水胶布或用水胶粘结包一层橡胶带（自行车里胎〉以防渗水。
6.电机密闭，采用精密止口螺牷，电缆出口加胶塾进行密封。
7.电机上端有一个注水孔，有一个放气孔，卜部打个放水孔。
8.电机下部装有上卜—止推轴承，止推轴承上有沟槽用干冷却，和它对磨的是不锈钢推力盘，承爱水泵的上厂轴向力。
型号意义
性能参数表
| 型号 | 流量(m3/h) | 扬程(m) | 电机功率(KW) | 额定电流A | 出水管直径 | 配套电缆规格 |
| 1OOQJ2-50/10 | 2 | 40 | 0.75 | 2.0 | 40 | 3×1.5+1×1 |
| 100QJ2-70/14 | 70 | 1.1 | 3.1 | 3×1.5+1×1 | ||
| 100QJ2-80/16 | 80 | 1.1 | 3.1 | 3×1.5+1×1 | ||
| 100QJ2-100/20 | 100 | 1.5 | 3.8 | 3×1.5+1×1 | ||
| 100QJ2-110/22 | 110 | 1.5 | 3.8 | 3×1.5+1×1 | ||
| 100QJ2-140/28 | 140 | 1.5 | 3.8 | 3×1.5+1×1 | ||
| 100QJ2-150/30 | 150 | 2.2 | 5.6 | 3×1.5+1×1 | ||
| 1OOOJ2-160/32 | 160 | 2.2 | 5.6 | 3×2.5+1×1.5 | ||
| 100QJ2-190/38 | 190 | 2.2 | 5.6 | 3×2.5+1×1.5 | ||
| 1OOOJ2-200/40 | 200 | 3.0 | 7.3 | 3×4+1×2.5 | ||
| 100QJ3.2-40/6 | 2.2 | 40 | 0.75 | 2.0 | 40 | 3×1.5+1×1 |
| 1OOOJ3.2-54/8 | 54 | 0.75 | 2.0 | 3×1.5+1×1 | ||
| 100QJ3.2.68/10 | 68 | 1.1 | 3.1 | 3×1.5+1×1 | ||
| 100QJ3.2-72/11 | 72 | 1.1 | 3.1 | 3×1.5+1×1 | ||
| 1OOQJ3.2-99/15 | 99 | 1.5 | 3.8 | 3×1.5+1×1 | ||
| 1OOQJ3.2-108/16 | 108 | 2.2 | 5.6 | 3×1.5+1×1 | ||
| 100QJ3.2-135/20 | 135 | 2.2 | 5.6 | 3×2.5+1×1.5 | ||
| 1OOQJ3.2-144/21 | 144 | 3．O | 7.3 | 3×4+1×2.5 | ||
| 100QJ3.2-170/25 | 170 | 3.0 | 7.3 | 3×4+1×2.5 | ||
| 100QJ3.2-230/34 | 230 | 4.0 | 10.26 | 3×4+1×2.5 | ||
| 100QJ5-24/6 | 5 | 24 | 0.75 | 2.0 | 40 | 3×1.5+1×1 |
| 100QJ5-36/9 | 36 | 1.1 | 3.1 | 3×1.5+1×1 | ||
| 100QJ5-48/12 | 48 | 1.5 | 3.8 | 3×1.5+1×1 | ||
| 100QJ5-64/16 | 64 | 2.2 | 5.6 | 3×1.5+1×1 | ||
| 100QJ5-72/18 | 72 | 2.2 | 5.6 | 3×1.5+1×1 | ||
| 100QJ5-88/22 | 88 | 3.0 | 7.3 | 3×2.5+1×1.5 | ||
| 100QJ5-96/24 | 96 | 3.0 | 7.3 | 3×2.5+1×1.5 | ||
| 1OOQJ5-108/27 | 108 | 3.0 | 7.3 | 3×4+1×2.5 | ||
| 100QJ5-128/32 | 128 | 4.0 | 10.26 | 3×4+1×2.5 | ||
| 100QJ5-164/41 | 164 | 5.5 | 13.74 | 3×4+1×2.5 | ||
| 100QJ5-220/55 | 220 | 7.5 | 18.5 | 3×6+1×4 |
| 型号 | 流量(m3/h) | 扬程 (m) | 电机功率(KW) | 额定电流(A) | 出水管直径 mm | 配套电缆规格 |
| 1OOQJ8-15/3 | 8 | 15 | 0.75 | 2.0 | 50 | 3×1.5+1×1 |
| 1OOQJ8-20/4 | 20 | 1.1 | 3.1 | 3×1.5+1×1 | ||
| 1OOQJ8-30/6 | 30 | 1.5 | 3.8 | 3×1.5+1×1 | ||
| 1OOQJ8-40/8 | 40 | 99 | 5.6 | 3×1.5+1×1 | ||
| 1OOQJ8-50/10 | 50 | 3.0 | 7.3 | 3×2.5+1×1.5 | ||
| 1OOOJ8-60/12 | 60 | 3．O | 7.3 | 3×2.5+1×1.5 | ||
| 1OOQJ8-70/14 | 70 | 3.0 | 7.3 | 3×2.5+1×1.5 | ||
| 1OOQJ8-85/17 | 85 | 4.0 | 10.26 | 3×2.5+1×1.5 | ||
| 1OOQJ8-95/19 | 95 | 5.5 | 13.74 | 3×4+1×2.5 | ||
| 1OOQJ8-100/20 | 100 | 5.5 | 13.74 | 3×4+1×2.5 | ||
| 1OOQJ8-110/22 | 110 | 5.5 | 13.74 | 3×4+1×2.5 | ||
| 1OOOJ8-135/27 | 135 | 7.5 | 18.5 | 3×4+1×2.5 | ||
| 1OOQJ8-150/30 | 150 | 7.5 | 18.5 | 3×4+1×2.5 | ||
| 1OOQJ10-48/1o | 10 | 48 | 2.2 | 5.6 | 50 | 3×1.5+1×1 |
| 1OOQJ10-60/13 | 60 | 3.0 | 7.3 | 3×2.5+1×1.5 | ||
| 1OOQJ10-80/17 | 80 | 4.0 | 10.26 | 3×2.5+1×1.5 | ||
| 1OOQJ10-108/22 | 108 | 5.5 | 13.74 | 3×4+1×2.5 | ||
| 1OOQJ10-130/27 | 130 | 7.5 | 18.5 | 3×4+1×2.5 | ||
| 1OOQJ15-34/10 | 15 | 34 | 3．O | 7.3 | 50 | 3×2.5+1×1.5 |
| 100QJ15-52/14 | 52 | 4.0 | 10.26 | 3×2.5+1×1.5 | ||
| 1OOQJ15-58/18 | 58 | 5.5 | 13.74 | 3×4+1×2.5 | ||
| 1OOQJ15-82/24 | 82 | 7.5 | 18.5 | 3×4+1×2.5 | ||
| 150QJ5-85/12 | 5 | 85 | 3 | 7.9 | 50 | 3×4 |
| 150QJ5-100/14 | 100 | 3 | 7.9 | 3×4 | ||
| 150QJ5-150/21 | 150 | 4 | 10.26 | 3×4 | ||
| 150QJ5-200/28 | 200 | 5.5 | 13.74 | 3×6 | ||
| 150QJ5-250/35 | 250 | 7.5 | 18.5 | 3×6 | ||
| 150QJ5-300/42 | 300 | 9.2 | 22.12 | 3×10 | ||
| 150QJ10-50/7 | 10 | 50 | 3 | 7.9 | 3×4 | |
| 150QJ10-78/11 | 78 | 4 | 10.26 | 3×4 |
