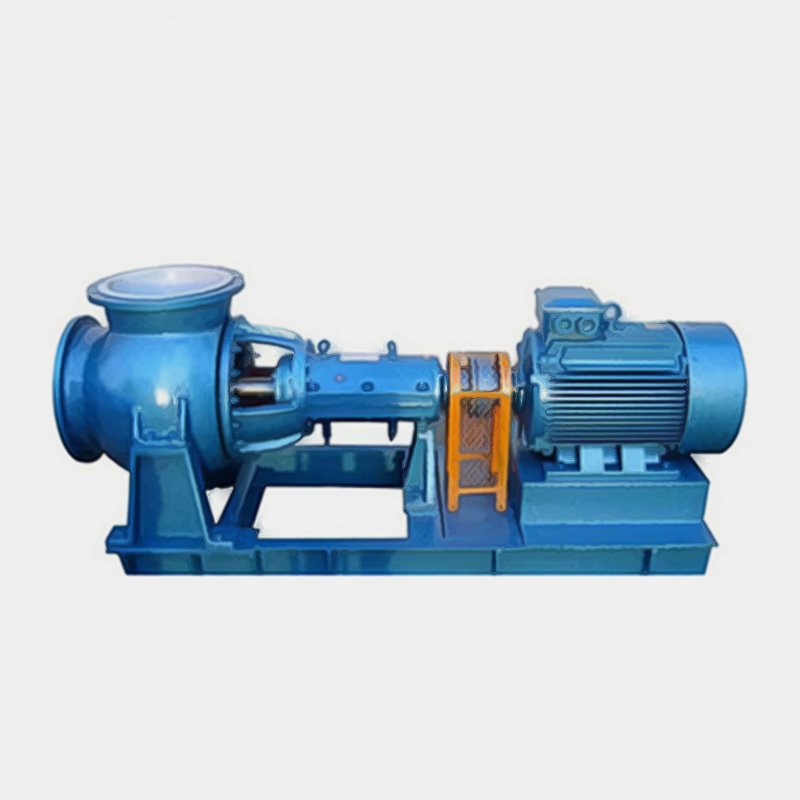

JXF型衬氟轴流泵

JXF型夹板式轴流泵相比常规轴流泵，在耐腐、耐磨、耐高温、不泄漏、效率等方面得到了很大的提升！

产品说明书下载离心泵系列实物图产品安装图纸

下一个：HZW化工轴流泵上一个：ZLB型立式轴流泵

概述

JXF型衬氟轴流泵，是一款由专家设计，并经过多年市场验证的成熟型产品，目前应用最广泛的行业是钛白粉行业废酸浓缩处理，效果特别好！

该泵具有效率高、汽蚀性能好的特点。在钛合金都无法长久耐用的工况下，惠尔泵业生产的JXF型夹板式轴流泵，可以适用数年之久。

应用范围

衬氟轴流泵特点

一、极强的耐腐蚀性能
　　该泵过流部分全部采用的优质PFA材料，对硝酸、硫酸、盐酸、磷酸、强氧化剂等腐蚀性液体，适应性很强，特别是腐蚀性越强，尤能显示其优越性能。其耐腐蚀性能远远超过高镍合金、20号合金，更远超过高硅铸铁，在世界范围内享有耐腐蚀之王美称。

二、极优异的耐磨性能
　　该泵采用特殊工艺烘熔、模压而成，其中钢衬复合泵泵体衬氟厚度10mm以上，夹板式泵泵体氟厚度25mm以上，并在氟内壁上进行特殊处理，抵抗硫酸亚铁磨蚀为国际首屈一指。
三、优良的耐高温性能
　　由于该泵具有优良的热急变性、自润滑性和抗冲击性能。故叶轮等氟塑料关键部位不会因冲击而开裂，弥补了陶瓷泵、高硅铸铁泵易碎的缺陷，由于整机性能优异，运转平稳，在-30℃～150℃的恶劣环境下可放心长期使用。 (废酸浓缩处理最高温130℃，而氟材料熔点为360℃)
四、拆卸简便，便于维修
　　由于叶轮、泵盖、轴套全部采用氟材料，泵的自重大为减轻，可轻松便捷地将转子部分从泵体取出，故拆、卸、装能轻易完成。避免了硅铁泵需小心翼翼修理，害怕破碎、放不开手脚等弊病。
　　综上所述：该泵不失为钛白粉废酸浓缩处理最理想、最适合之专用泵。

结构简图

衬氟轴流泵结构
本系列泵为悬臂式结构，卧式安装也可根据用户需求采用皮带轮传动，调节流量和扬程。

JXF型衬氟轴流泵机械密封
机械密封采用双端密封，静环为Sie动环采用进口的哈氏合金材料，必须加冷却水冲洗。或采用外装式单端面机械密封

型号意义

性能参数表

型号	叶轮代号	流量	扬程	转速	轴功率	功率
型号	叶轮代号	M3/h	m	R/min	kw	(比重1.3)
JXF-250	1	300	3	980	3.5	7.5
JXF-300	1	397	4	980	6.1	11
	2	498	3.6	980	7	11
	3	678	2.9	980	7.6	15
	4	1783	2.4	980	16.4	30
JXF350	1	820	4.1	980	12.7	22
	2	800	4.5	980	13.5	30
	3	1090	3.9	980	15.4	30
	4	1260	3.3	980	16.2	37
JXF450	1	1290	4	730	18.7	37
	2	1400	4	730	20.1	45
	3	1650	4	730	23	45
	4	1640	4.2	730	24	45
JXF500	1	1790	4.5	730	30	55
	2	2055	4.4	730	33.7	55
	3	2342	4.8	730	39.8	75
	4	2680	4.3	730	40.2	75
JXF550	1	2520	4.5	730	41.2	75
	2	3010	4.1	730	44.8	75
	3	3440	4.5	730	56.2	110
	4	3700	4.2	730	55.7	110
JXF600	1	3620	4.1	730	53.9	110
	2	3950	4.6	730	67.8	110
	3	4700	4.4	730	73.1	132
	4	4900	4.7	730	8205	160
JXF700	1	3230	4	480	45.1	75
	2	3450	4	480	50.1	90
	3	4220	4.1	480	62.8	110
	4	4050	4.6	480	72.5	132
JXF800	1	4830	5.3	480	95.5	160
	2	5530	4.9	480	98.4	160
	3	7040	4.2	480	104.6	160
	4	7230	4.7	480	120.2	185
JXF900	1	5450	4.2	380	73.1	160
	2	6100	4	380	87.4	160
	3	7100	4.2	380	106.9	185
	4	8100	3.8	380	111.77	185
