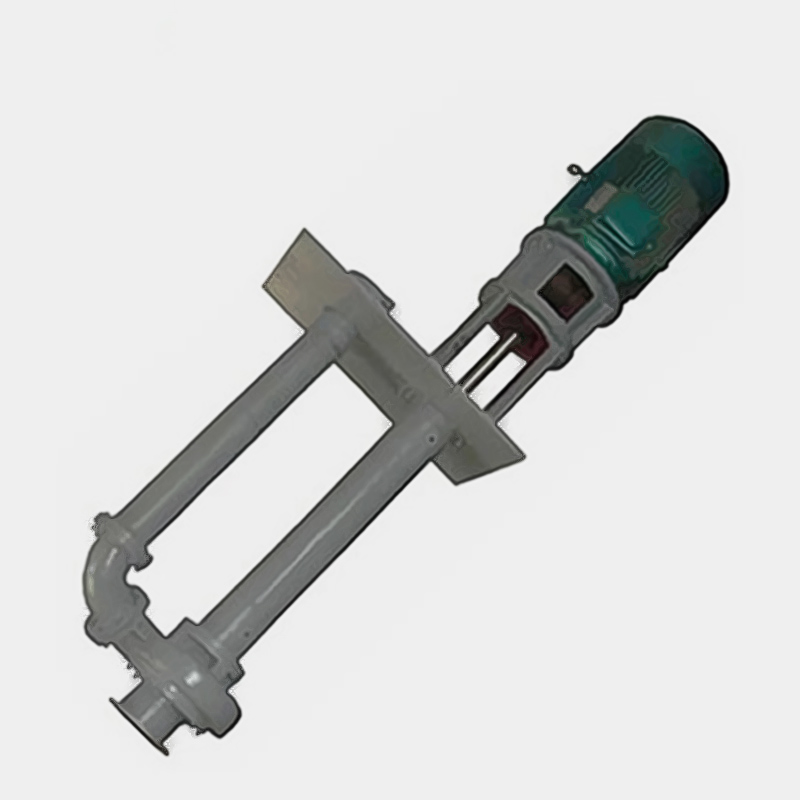

LSB高温浓硫酸液下泵

LSB型液下泵是立式单级单吸离心泵，主要由泵体、泵盖、叶轮、轴、底板、中间接管、出口管及密封、轴承、联轴器等零部件组成组成。

概述

LSB高温浓硫酸液下泵是立式单级单吸离心泵，主要由泵体、泵盖、叶轮、轴、底板、中间接管、出口管及密封、轴承、联轴器等零部件组成组成。轴向推力主要靠叶轮背叶片来平衡。剩余轴向力及转子重量靠滚动轴承承受。泵可充分利用自身吸上高度，增加吸入管可增加泵机组的插入深度。但起动前，液面必须高于叶轮中心线以上。转向：从电机往泵端看为逆时针方向旋转。

应用范围

具有如下特点：
广泛的吸取了国内外液下泵结构设计和材料选择的长处，使该泵一举达到先进水平。
筛选了优秀水力模型，使性能稳定，成为高效节能泵。
采纳国内耐腐蚀耐磨材料研究的最新成果，使之经久耐用，经济合理。
该系列液下泵增加了吸入管结构，在同一深度下运转较普通液下泵机组长度缩短，鼓泵机组刚性相对提高，运行平稳可靠。
该系列泵通用化、标准化程度高，互换性好。
泵机组拆装维护方便。

结构简图

型号意义

40LSB-30A
　　 40代表流量（m3/h）
　　 LSB代表系列代号
　　 30代表扬程(m)
　　 A代表叶轮切割

性能参数表

泵型号	Q（m3/h）	H（m）	N(r/min)	η(%)	功率(KW)		质量(KG)
泵型号	Q（m3/h）	H（m）	N(r/min)	η(%)	Pa	Pgr	质量(KG)
25LSB-40	25	40	2950	60	4.5	11	570
25LSB-40A	23.7	36	2950	59	3.9	11	570
25LSB-40B	22.5	32	2950	58	3.4	11	570
25LSB-40C	21	29	2950	57	2.9	7.5	570
55LSB-40	55	40	2950	66	9.1	22	630
55LSB-40A	52	36	2950	65	7.8	18.5	630
55LSB-40B	49.5	32	2950	64	6.7	15	630
55LSB-40C	46.7	29	2950	63	5.9	15	630
100LSB-40	100	40	2950	68	16	37	740
100LSB-40A	95	36	2950	67	13.9	30	740
100LSB-40B	90	32	2950	66	11.9	30	740
100LSB-40C	85	29	2950	65	10.3	30	740
100LSB-50	100	50	2950	74	18.4	45	735
100LSB-50A	95.3	45.5	2950	73	16.2	37	735
100LSB-50B	90.7	41	2950	72	14	37	735
20LSB-30	20	30	1450	43	3.8	11	730
20LSB-30A	19	27	1450	42	3.3	11	730
20LSB-30B	18	24	1450	41	2.9	7.5	730
20LSB-30C	17	21.5	1450	40	2.5	7.5	730
40LSB-30	40	30	1450	53	6.2	15	980
40LSB-30A	38	27	1450	52	5.4	15	980
40LSB-30B	36	24	1450	51	4.6	11	980
40LSB-30C	34	21.5	1450	50	4.0	11	980
80LSB-30	80	30	1450	65	10	30	940
80LSB-30A	76	27	1450	64	8.7	22	940
80LSB-30B	72	24	1450	63	7.5	22	940
80LSB-30C	68	21.5	1450	62	6.4	18.5	940
200LSB-30	200	30	1450	78	20.9	55	1020
200LSB-30A	190	27	1450	77	18.1	45	1020
200LSB-30B	180	24	1450	76	15.5	37	1020
