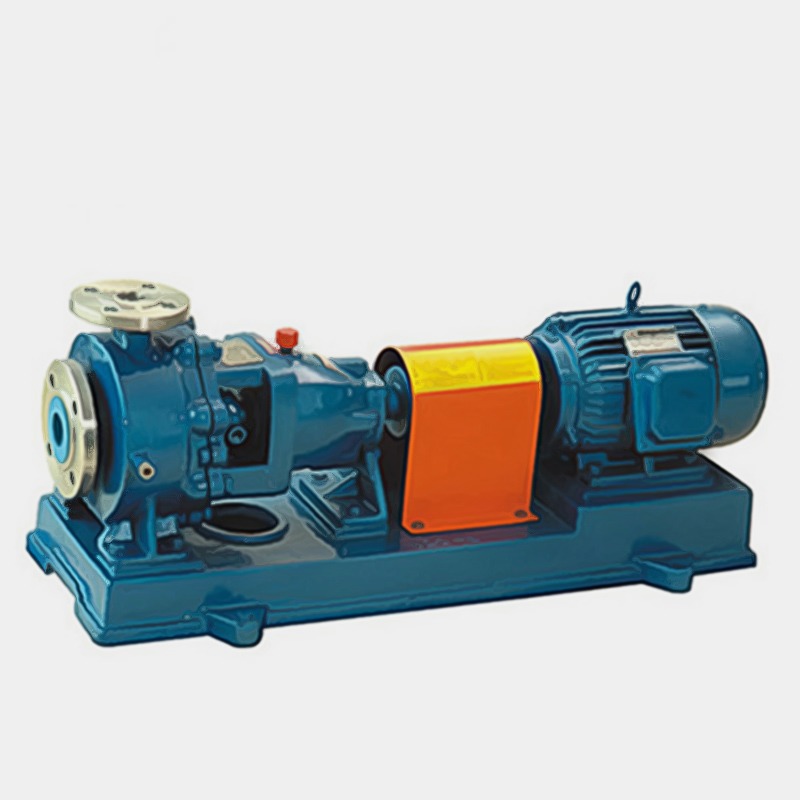

IN型夹套保温离心泵

IN型第三代熔融尿素泵是单级单吸悬壁式离心泵。适用于化肥厂输送融熔尿素液用，也可用于输送不含悬浮颗粒物的其他腐蚀性液体。介质的温度允许-20~180摄氏度，泵是水平抽向吸入，径向顶端吐出，泵前侧有保温夹套，双重保夹可允0.59MPa,170摄氏度的蒸汽保温。用户可根据被输送介质的腐蚀性能程度选用不同材料，型号和不同流量扬程可调控。

产品说明书下载离心泵系列实物图产品安装图纸

下一个：IJ耐腐蚀化工碱泵上一个：MC高压节段式多级泵

概述

IN型第三代熔融尿素泵是单级单吸悬壁式离心泵。适用于化肥厂输送融熔尿素液用，也可用于输送不含悬浮颗粒物的其他腐蚀性液体。介质的温度允许-20~180摄氏度，泵是水平抽向吸入，径向顶端吐出，泵前侧有保温夹套，双重保夹可允0.59MPa,170摄氏度的蒸汽保温。用户可根据被输送介质的腐蚀性能程度选用不同材料，型号和不同流量扬程可调控。

应用范围

流量：7.5-200m3/h
　　扬程：60-132m

　　转速：2900r/min

结构简图

in保温离心泵结构图

型号意义

性能参数表

泵型号	流量Q		扬程 H	转速n	功率P(kw)		效率η	必需汽蚀余量
	流量Q		扬程 H	转速n	功率P(kw)		效率η	（NPSH）(m)
	(m3/h)	(L/S)	(m)	(r/min)	轴功率	电机功率	（%）
IH32-20-125	3.2	0.88	20	2900	0.48	按	35	5
IH32-20-160	3.2	0.88	32		0.93	液	30	3.5
IH32-20-200	3.2	0.88	50		1.62	体	27	4
IH32-20-250	3.2	0.88	80		4.1	的	17	4.5
IH40-20-125	6.3	1.74	20		0.66	比	52	5
IH40-20-160	6.3	1.74	32		1.53	重	36	3.5
IH40-20-200	6.3	1.74	50		2.52	和	34	3.5
IH40-20-250	6.3	1.74	80		5.3	粘	26	4.5
IH50-32-125	7.5	2.08	23	2900	1.09	度	43	2
	12.5	3.47	20		1.33	选	51	2
	15	4.17	18		1.5	用	49	2.5
IH50-32-125A	6.8	1.89	18.8	2900	0.87		40	2
	11.3	3.14	16.4		1.01		50	2
	13.6	4.17	14.7		1.16		47	2.5
IH50-32-125	3.75	1.04	5.75	1450	0.16		36	1
	6.3	1.74	5		0.19		45	1
	7.5	2.08	4.5		0.21		44	1.2
IH50-32-125A	3.4	0.94	4.7	1450	0.13		33.3	1
	5.7	1.59	4.1		0.149		43	1
	6.8	1.89	3.7		0.163		42	1.2
IH50-32-160	7.5	2.08	34.5	2900	2.13		33	2
	12.5	3.47	32		2.37		46	2
	15	4.17	30		2.45		50	2.5
IH50-32-160A	6.8	1.89	28.5	2900	1.76		30	2
	11.3	3.14	26.4		1.85		44	2
	13.6	3.78	24.8		1.91		48	2.5
IH50-32-160	3.75	1.04	8.6	1450	0.3		29	1
	6.3	1.74	8		0.34		40	1
	7.5	2.08	7.5		0.36		43	1.2
IH50-32-160A	3.4	0.94	7.1	1450	0.253		25.9	2
	5.7	1.59	6.6		0.277		37.1	2
	6.8	1.89	6.2		0.28		41	2.5
IH50-32-200	7.5	2.08	51.8	2900	3.78		28	2
	12.5	3.47	50		4.36		39	2
	15	4.17	48		4.56		43	2.5
IH50-32-200A	6.8	1.89	42.7	2900	3.16		25	2
	11.3	3.14	41		3.24		38	2
	13.6	3.78	39.5		3.57		41	2.5
IH50-32-200	3.75	1.04	12.9	1450	0.57		23	1
	6.3	1.74	12.5		0.65		33	1
	7.5	2.08	12		0.68		36	1.2
IH50-32-200A	3.4	0.94	10.6	1450	0.488		20	1
	5.7	1.59	10.3		0.516		31	1
	6.8	1.89	9.9
