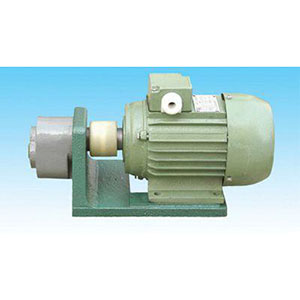

CB-B系列齿轮油泵
CB-B系列齿轮油泵是借一对相互啮合的齿轮将电动机所输出之机械能转换为液压能的转换装置，在机床或其它机械的液压系统中作为提供一定流量压力的液压能源.
概述
CB-B系列齿轮油泵是借一对相互啮合的齿轮将电动机所输出之机械能转换为液压能的转换装置，在机床或其它机械的液压系统中作为提供一定流量压力的液压能源.
应用范围
结构简图
| 型 号 | C | E | H | C1 | C2 | D1 | D | d | E1 | T | b | M | K1 | K2 |
| CB-B2.5 | 79 | 65 | 95 | 25 | 30 | φ35 | φ50 | φ12 | 35 | 30 | 4 | M6 | Z3/8" | Z3/8" |
| CB-B4 | 82 | |||||||||||||
| CB-B6 | 86 | |||||||||||||
| CB-B10 | 94 | |||||||||||||
| CB-B16 | 107 | 86 | 128 | 30 | 35 | φ50 | φ65 | φ16 | 50 | 42 | 5 | M8 | Z3/4" | Z3/4" |
| CB-B20 | 111 | |||||||||||||
| CB-B25 | 115 | |||||||||||||
| CB-B32 | 121 | |||||||||||||
| CB-B40 | 132 | 100 | 152 | 35 | 40 | φ55 | φ80 | φ22 | 55 | 52 | 6 | M8 | Z1" | Z3/4" |
| CB-B50 | 138 | |||||||||||||
| CB-B63 | 144 | |||||||||||||
| CB-B80 | 158 | 120 | 185 | 43 | 50 | φ70 | φ95 | φ30 | 65 | 65 | 8 | M8 | Z1 1/4" | Z1" |
| CB-B100 | 165 | |||||||||||||
| CB-B125 | 174 |
规格及技术性能参数
| 型 号 | 排量 me/r | 压力 Mpa | 转速 r/min | 容积效率 nv% | 重量 (公斤) | 驱动功率 (千瓦） |
| CB-B2.5 | 2.5 | 2.5 | 1450 | ≥70 | 1.9 | 0.13 |
| CB-B4 | 4 | ≥80 | 2.8 | 0.21 | ||
| CB-B6 | 6 | 3.2 | 0.31 | |||
| CB-B10 | 10 | 3.5 | 0.51 | |||
| CB-B16 | 16 | ≥90 | 5.2 | 0.82 | ||
| CB-B20 | 20 | 5.4 | 1.02 | |||
| CB-B25 | 25 | 5.5 | 1.30 | |||
| CB-B32 | 32 | ≥94 | 5.7 | 1.65 | ||
| CB-B40 | 40 | 10.5 | 2.10 | |||
| CB-B50 | 50 | 11.0 | 2.60 | |||
| CB-B63 | 63 | 11.8 | 3.30 | |||
| CB-B80 | 80 | 17.6 | 4.10 | |||
| CB-B100 | 100 | ≥95 | 18.7 | 5.10 | ||
| CB-B125 | 125 | 19.5 | 6.50 |
