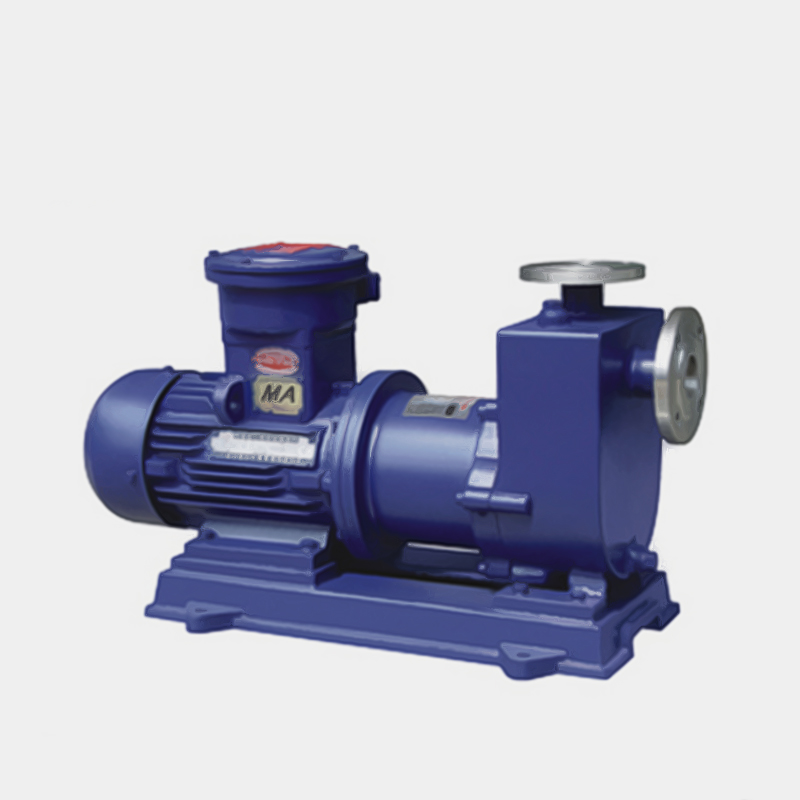

ZCQ型自吸式磁力泵

该泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便

概述

ZCQ型自吸式磁力泵(以下简称自吸泵)该泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集皂吸于一身，不需底阀和引灌水，自吸高度4米。本泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，结构见图一。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。

应用范围

广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。

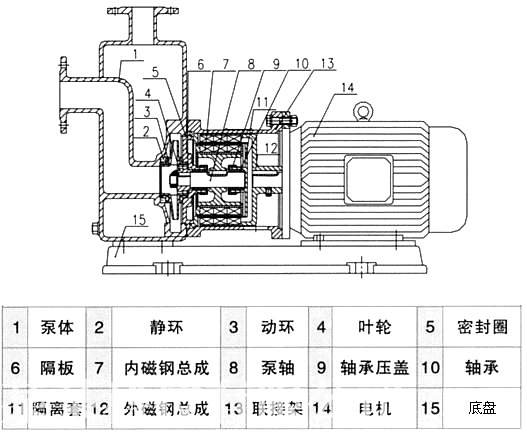

结构简图

型号意义

性能参数表

型号	流量 (m3/h)	扬程 (m)	电机功率 (kw)	吸程 (m)
20-12-110	3	12	0.37	4
25-20-115	6.6	15	1.1	4
32-25-115	6.6	15	1.1	4
32-25-145	6.6	25	1.1	4
40-32-132	10.8	20	2.2	4
40-32-160	12	32	4	4
50-40-145	14.4	25	4	4
50-40-160	13.2	32	4	4
65-50-145	16.8	25	5.5	4
65-50-160	27	32	7.5	4
80-65-160	51	32	15	4
80-50-200	51	50	22	4
80-50-250	51	80	37	4
100-80-160	100	32	22	4
100-65-200	100	50	37	4
100-65-250	100	80	55	4

适用范围

安装和使用

1、开箱后检查泵铭牌，校对自吸泵产品主要参数是否与使用要求相符。

2、自吸泵应水平安装，泵体不得承受管路重量。

3、泵与管路应保持良好的密封。

4、泵使用前应进行检查、电机风叶转动要灵活、无止住及异声现象，各紧固体要牢固。

5、拧开泵上方的加水螺栓，加入储液水少于泵体容积的三分这二，旋紧螺栓。

6、接上电源试转一下，从电机端看，运转是否与泵转向标记一致。

7、泵停止工作前，先关闭排出阀门，再关闭电源，最后关闭吸入管阀门。

故障原因与解决方案

故障形式	产生原因	排除方法
自吸式磁力泵不出水	a、水泵反转	改变电机接线
	b、进水管道漏气	杜绝漏气
	c、泵腔蓄水太少	增加蓄水量
	d、电压太高，启动时联轴器打滑	调正电压
	e、吸程太高	降低砂安装位置
	f、阀门没有打开	校正或更改阀门
自吸式磁力泵流量不足	a、吸入管径太小或淤塞	调换进水管
	b、叶轮流道阻塞	清洗叶轮
	c、扬程过高	开大出水阀
	d、转速不够	恢复额定转速
自吸式磁力泵扬程过低	a、流量过大	关小出水阀
自吸式磁力泵扬程过低	b、转速太低	恢复额定转速
自吸式磁力泵噪音太大	a、轴严重磨损	更换泵轴
	b、轴套严重磨损	更换轴套
	c、驱动磁钢杯与隔离套接触	拆除泵头重新组装
	d、密封环与叶轮研磨	更换止推环、密封环
自吸式磁力泵漏液	O型密封圈损坏	更换O型密封圈
