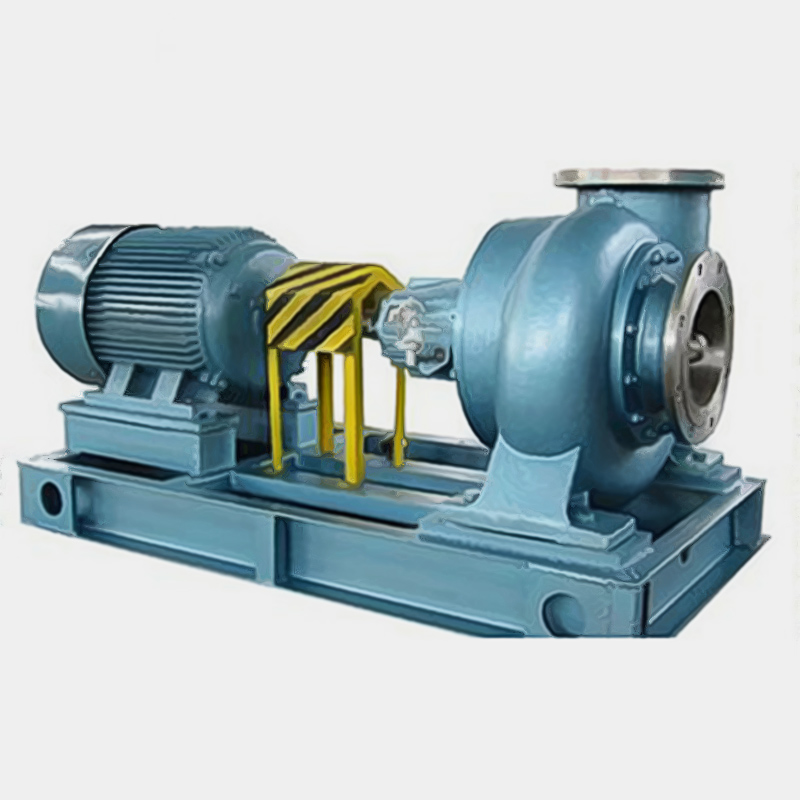

SPP型化工混流泵
SPP混流泵是介于离心泵和轴流泵之间的一种泵,又称斜流泵。适用于化工流程中强制循环、海水养殖、城市煤气工程、水处理系统。
概述
SPP混流泵是介于离心泵和轴流泵之间的一种泵,又称斜流泵。适用于化工流程中强制循环、海水养殖、城市煤气工程、水处理系统。SPP泵能够经济有效地输送大流量、低扬程的、纯净的或含有一定颗粒的,化学中性的或有腐蚀性的液体(强腐蚀性液体需说明)。SPP化工泵性能高、能耗小,泵在整个机能范围内的能耗平均,可以在闭阀下启动,而电机不至过载,过流截面大,不易堵塞,结构紧固,使用寿命长。
应用范围
SPP混流泵与离心泵、轴流泵的不同
1)从流量、扬程来比较
SPP混流泵的流量比离心泵大,比轴流泵小;
SPP混流泵的扬程比轴流泵高,比离心泵小;
SPP的流量从每小时数百吨到数千吨不等,扬程从5米到20米左右。
2)从液体流出方式来比较
当电动机带动叶轮旋转后,SPP既能产生离心力,也能产生轴向推力,是离心泵和轴流泵的综合。离心泵叶轮旋转只有离心力,轴流泵叶轮旋转只有轴向推力。
结构简图

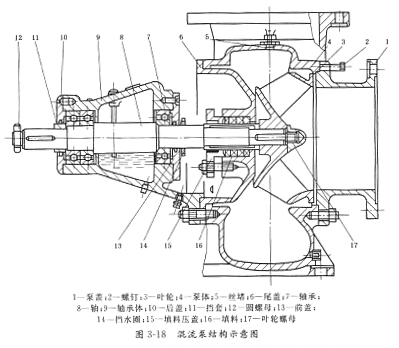

混流泵的结构,不管是蜗壳式混流泵还是导叶式混流泵,都是同样由叶轮、泵壳、泵轴、轴承和填料密封装置五个部件组成(图3-18)。蜗壳式混流泵的外形酷似离心泵;而导叶式混流泵的外形则很像轴流泵。混流泵叶轮形状粗短,它一部分像离心泵的叶轮;一部分又像轴流泵的叶轮,叶片是螺旋形扭曲叶片,叶轮叶片间的流道较宽,叶片出口边倾斜;它与离心泵和轴流泵叶轮内水流状况不同。水在混流泵叶轮中流动.是轴向进来.以倾斜的方向流出去,所以,混流泵又叫做斜流泵。泵壳的结构形式有两种:一是蜗壳形.例如HB型混流泵,基本上与离心泵相同,但其泵体宽大,卧式安装使用;另一是圆筒形.例如导叶式混流泵、农排泵,它们与立式轴流泵相似,泵体内也装有导叶,立式安装使用。
型号意义
性能参数表
泵性号 | 叶轮 代号 | 叶轮 外径 | 流量 | 扬程 H (m) | 汽蚀余量 (NPSH)r (m) | 电机型号及功率(KW) | |||||
输送介质密度(kg/m3) | |||||||||||
1000 | 1350 | 1840 | |||||||||
SPP17 1/2-20 | A | 236 | 360 | 8.5 | 3.2 | 15 | 160L | 18.5 | 180M | 32 | 180L |
SPP20-25 | A | 270 | 530 | 11.2 | 4 | 22 | 180L | 30 | 200L |
|
|
SPP20-25 | A | 270 | 350 | 5 | 4 | 7.5 | 160M | 11 | 160L | 15 | 180L |
SPP221/2-25 | A | 304 | 700 | 15.8 | 5 | 45 | 225M | 55 | 250M | 75 | 280S |
SPP25-25 | A | 338 | 900 | 24 | 6 | 90 | 280M | 110 | 315S |
|
|
SPP25-30 | A | 317 | 1100 | 19.5 | 6.4 | 90 | 280M | 110 | 315S |
|
|
SPP25-30 | A | 338 | 750 | 8.5 | 4.7 | 30 | 225M | 37 | 250M | 45 | 280S |
SPP30-35 | A | 405 | 1300 | 12.2 | 4.4 | 75 | 315S | 75 | 315S | 110 | 315M2 |
SPP35-35 | A | 472 | 1600 | 21 | 5.2 | 132 | 315M3 | 160 | 355S2 |
|
|
SPP35-40 | A | 472 | 2000 | 17 | 6 | 132 | 315M3 | 160 | 355S2 |
|
|
SPP35-40 | A | 472 | 1500 | 9.6 | 4 | 55 | 315S | 75 | 315M1 | 110 | 315M3 |
SPP40-40 | A | 540 | 2400 | 28 | 7 | 250 | 355L |
|
|
|
|
SPP40-45 | A | 540 | 3200 | 20.6 | 8 | 250 | 355L |
|
| 250 |
|
SPP40-45 | A | 540 | 2400 | 11.6 | 6 | 110 | 315M3 315M3 3115M1 | 132 | 355S2 | 185 | 355M 315M3 |
SPP45-50 | A | 608 | 3300 | 15 .8 | 5.2 | 185 | 355M 355S3 315M2 |
|
|
|
|
SPP45-50 | A | 608 | 2600 | 10 | 3.4 | 90 | 355S2 | 132 | 355M |
|
|
SPP50-50 | A | 675 | 3700 | 24 | 5 |
|
|
|
| ||
SPP50-55 | A | 675 | 4500 | 20 | 5.5 |
|
| ||||
SPP50-55 | A | 675 | 3600 | 12.6 | 3.8 | 160 | 355L |
|
|
|
|
SPP55-60 | A | 742 | 4800 | 15 | 5.2 |
|
| ||||
SPP55~60 n=480 | A | 742 | 3900 | 10.5 | 3.5 | ||||||
SPP60-60 | A | 810 | 5200 | 21.5 | 5.6 | 注:1、订货时。泵名称由泵型号和叶轮代 | |||||
SPP60-65 | A | 810 | 6200 | 17 | 6.2 | ||||||
SPP60-65 | A | 810 | 5200 | 11.5 | 4.3 |
适用范围
故障原因与解决方案
混流泵是一种“拉出”式结构泵,在检查和拆卸叶轮和轴封时,毋须将与泵体相连接的管路拆开。
装有精密加工的泵轴,装有稀油润滑的轴承,在填料函盖中装有防护轴套。
轴承箱的油位,可由恒位油杯来控制。
泵体的支脚,可承受来自管路的任何载荷,并直接传递给基础。这样,转子不会因为泵承受受载荷而产生弯曲,从而保证轴承的最佳使用寿命。
由于较大的过流面积,从而减少阻塞。
泵的旋转方向,从驱动端看,为顺时针方向。 动力驱动可采用电动机或内燃机。 泵装置上可以配备完整的放气装置,有利于吸入管路的排气。
