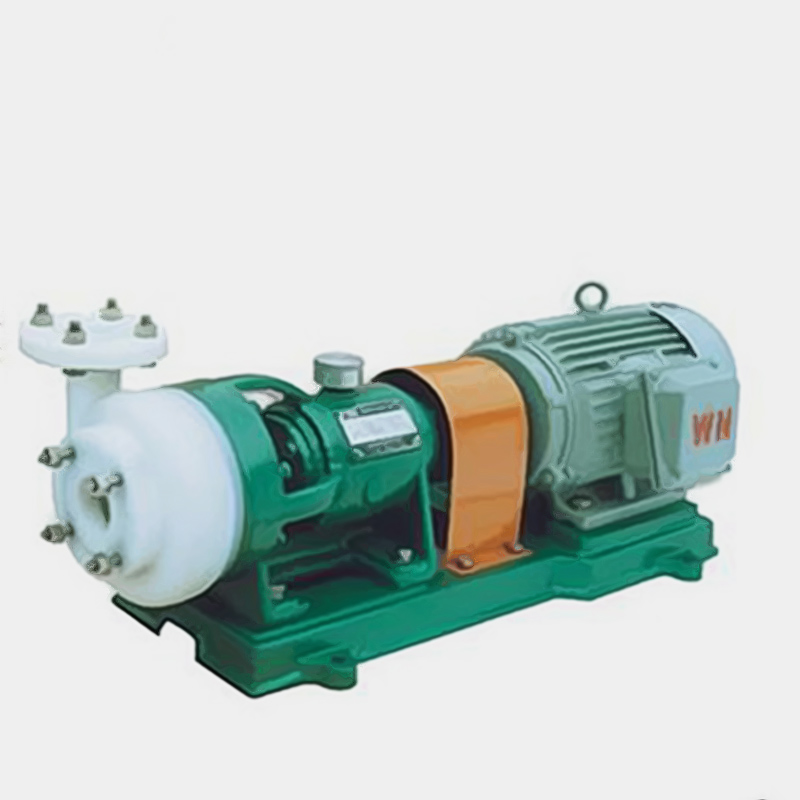

FSB氟合金离心泵

氟合金离心泵是目前最优秀的耐腐蚀泵,我单位选用该材料生产的FSB、FSB-D系列氟合金离心泵，具有特强的耐腐性，且机械强度高、不老化、无毒素分解，可输送任意浓度的酸、碱液、氧化剂及其他腐蚀性介质。

概述

FSB型氟合金离心泵产品特点
氟合金离心泵由泵体,叶轮,合盖,密封件,支架,泵轴,边轴器,吊紧螺栓,螺母,底板组成。
1、氟氟合金离心泵泵体：左右两边连接部分内埋钢质法兰圈各一只模压塑料合成金制成。
2、氟合金离心泵合盖右边一侧内埋一只不锈钢（1Cr18Ni9Ti）模压塑料合金而成。
3、氟合金离心泵叶轮：采用接轴连接方法，金属轴为优质钢精加工后外包塑料合成金模压而成，使叶轮与金属接轴牢固地结为一体，保证轴根与叶轮后部承受随旋转时的扭矩力，这样介质浸湿部分为塑料合金。
4、氟合金离心泵机械密封：采用WB2型、ST型不用冷却水可调式端面密封技术，由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。

应用范围

FSB型氟塑料合金离心泵具有结构紧凑合理、耐强腐蚀、密封性能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修方便、流道光滑、效率高，节约能源等优点。杜绝跑、冒、滴、漏，广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业。

结构简图

氟塑料离心泵

序号	名称	序号	名称
1	泵体	8	油盖
2	叶轮	9	油镜
3	后盖	10	轴承
4	压盖	11	轴承压盖
5	密封件	12	联轴器
6	支架	13	吊紧螺栓
7	泵轴

型号意义

性能参数表

规格型号	流量m3/h	扬程 m	入口 mm	出口 mm	配用功率 kw	转速 r/min	气蚀余量 m	效率 %
25FSB-10L	1.5	10	25	20	1.5	2900	4.5	29
25FSB-18L	3.6	18	25	20	1.5	2900	4.5	27
40FSB-15L	5	15	40	32	1.5	2900	4.5	51
40FSB-20L	10	20	40	32	3	2900	4	47
40FSB-30L	10	30	40	32	3	2900	4	55
40FSB-40L	10	40	40	32	5.5	2900	4.5	35
40FSB-50L	10	50	40	32	7.5	2900	4.5	33
50FSB-20L	20	20	50	40	3	2900	3	55
50FSB-25L	15	25	50	40	4	2900	4	64.5
50FSB-30L	15	30	50	40	4	2900	4	70
50FSB-40L	15	40	50	40	5.5	2900	4.5	39
50FSB-50L	15	50	50	40	7.5	2900	4.5	38
65FSB-32L	29	32	65	50	5.5	2900	3.5	45
65FSB-40L	29	40	65	50	11	2900	4	53
80FSB-20L	50	20	80	65	5.5	2900	4	72
80FSB-30L	50	30	80	65	7.5	2900	4	64
80FSB-34L	50	34	80	50	11	2900	4	65
80FSB-40L	50	40	80	50	11	2900	4.5	67
80FSB-50L	50	50	80	50	15	2900	4.5	65
100FSB-15L	80	15	100	65	11	2900	4.5	72
100FSB-30L	100	30	100	80	15	2900	4	74
100FSB-40L	100	40	100	80	22	2900	4	74
100FSB-50L	100	50	100	80	30	2900	4.5	72
125FSB-12L	90	12	125	80	7.5	1450	4.5	73
125FSB-40L	150	40	125	80	37	2900	4	78
规格型号	流量m3/h	扬程 m	入口 mm	出口 mm	配用功率 kw	转速 r/min	气蚀余量 m	效率 %
25FS-16	3.6	16	25	25	1.5	2900	4	41
40FS-16	7.2	15.7	40	25	1.5	2900	4	50
50FS-25	14.4	25	50	40	3	2900	4	52
50FS-40	14.4	40	50	40	5.5	2900	4	46
65FS-25	28.8	25	65	50	5.5	2900	4.5	63
65FS-25A	26.2	21.5	65	50	5.5	2900	4.5	61
65FS-40	28.8	39.5	65	50	11	2900	4	64
65FS-40A	26.2	32	65	50	7.5	2900	4	58
80FS-38	54	38	80	65	15	2900	4	68
80FS-38A	49.1	30.5	80	65	11	2900	4	66
100FS-37	100.8	36.5	100	80	18.5	2900	4.5	78
100FS38A	92.8	25.8	100	80	15	2900	4.5	73
100FS-57	100.8	57	100	80	30	2900	4	69.4

适用范围

流量：3.6～100m3/h；
   扬程：15～55m；
   转速：2900r/min；
   功率：1.5～18.5KW；
   进口直径：25～100mm；
   适用温度：-20℃～120℃。

故障原因与解决方案

FSB型氟塑料合金离心泵使用说明：

起动与停车
1、往水泵内注足液体(引液)。
2、检查支架油室的油位是否在规定范围内。
3、检查电动机运转方向，查看泵的放置标记。
4、关闭出口阀门及压力表旋塞。
5、启动电机，打开压力表旋塞，慢慢打开出口阀门。当压力表指针指到需要的位置时，停止出水阀门大小的调整。
6、需要停车时，首先关闭出水阀，再切断电源。

■ FSB型氟塑料合金离心泵拆装与安装：

泵的拆卸
1．泵与电机联接用爪型联轴器连接，拆卸时先松掉支架与底座的4只连接螺栓.使泵与电机脱开。
2．松开泵体后盖的连接螺栓.用木柄轻击泵体脱开。
3．松开叶轮轴与泵轴莫氏锥度连接在连轴器中的吊紧螺栓。
4．松开机械密封动!不固定螺钉，用木锤轻击连轴器中心吊紧螺栓，叶轮轴与泵轴莫氏锥度松开后拉出叶轮、后盖、密封件动环.松开后盖上压盖螺钉.取出靜坏。
5．松开泵轴左右压盖螺钉.取出泵轴、轴承、清洗支架油室。
装配
按拆卸的相反顺序将密封件动环、靜环、后盖、压盖、叶轮、泵体等装上紧定螺栓。

■ FSB型氟塑料合金离心泵使用注意事项：

安装及注意事项
1.在安装前应对泵和电机进行检査，各部分应完好无损，泵内无杂物。
2.将本泵放置水平位置上接上进、出管和接通电源.最后用手盘动联轴器.检査有无碰擦现象.转动轻松均勻则安装结束。
3.塑料合金离心泵钢度较金属差，故管路重量不能直接压在泵体上，迸、出口管路应另加支架承受.扬程高的泵在出口还应安装逆止阀.以防突然停机的水锤破坏。
4.所有接合处必须保持密封.以防漏气、液影响泵的工作性能。
5.运转过程中如发现撅动或不正常声音时.应立即停车检査原因.故降排除后才能工作。
起动与停车
1．往水泵内注足液体（引液）。
2．桧査支架油室的油位是否在规定范围内。
3．检査电动机运转方向.调看泵的旋转标记。
4．关闭出口阀门及压力表旋塞。
5．启动电机.打开压力表旋塞.慢慢打开出口阀门，当压
6．重要停车时，首先关闭出水阀，再切断电源。
力表指针指到需要的位置时.停止出水阀门大小的调整。

FSB型氟塑料合金离心泵结构说明：

1、泵体：左右两边连接部分内埋钢质法兰圈各一只模压塑料合金制成。
2、后盖右边一侧内埋一只不锈钢板(1Crl8Ni9Ti)模压塑料合金而成。
3、叶轮：采用接轴连接方法，金属轴为优质钢精加工后外包塑料合金模压而成，使叶轮与金属接轴牢固地结为一体，保证轴根与叶轮后部承受随旋转时的扭矩力，这样介质浸湿部分为塑料合金。
4、机械密封：采用WB2型、ST型不用冷却水可调式端面密封技术，由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。
