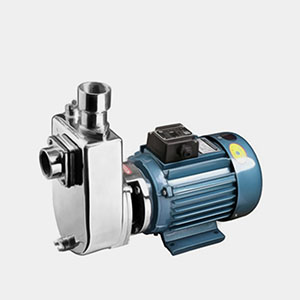

ZXL-1型直联式不锈钢耐腐蚀自吸泵
ZXL直联式自吸泵系本公司根据国内外有关技术资料经消化、吸收、改进后研制而成的一种结构新颖的产品属国内首创。各项技术性能指标居国内领先，达到国际先进水平，具有广阔的应用市场和发展前景。
概述
1、结构紧凑。该两系列泵为卧式结构、机泵一体、外型美观、占地面积少，与普通自吸泵比较，占地面积减少30%。如采用IP54户外电机则无需泵房，可置于户外使用。
2、运行平稳、噪音低、组件同心度高。电机和泵直联，简化了中间结构，增加了运行的平稳性，叶轮具有极好的动静平衡，运行时无振动，低噪音、延长了轴承的使用寿命，改善了使用环境。
3、轴封采用优质机械密封，动、静环由硬质合金制成，耐磨无泄漏、使用寿命长。
4、采用先进水力模型、具有效率高、性能好等特点。
5、安装使用维护方便。吐出管路不需要装止回阀，吸入管路不需要安装底阀，因此简化了管路系统，又改善了劳动条件。
6、结构独特、自吸性能好，工作前只需保证泵体内储有定量引液即可。
应用范围
1、直联式不锈钢耐腐蚀自吸泵适用于工业和城市给排水，环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗，设备冷却等。使用介质温度不超过80℃，粘度≤100厘珀、含固量可达30%以下。
2、广泛适用于油库、加油站、油轮、油船、码头、油车、机场、分别输送汽油、煤油、柴油、航煤等。如改用耐腐蚀机械密封和不锈钢材质还可以适用于化工、制药、酿造、电镀、印刷、造纸、电力矿山等，输送介质温度-20℃-80℃，粘度≤100厘珀，含固量可达30 % 以下。该系列泵特别适用于油轮或输水船舶上，可兼作扫舱泵扫舱效果好。
结构简图
| 1电动机：直接与水泵联接传送动力，采用名牌电机。ZXL泵采用名牌防爆电机。 |
2泵轴：与电机同轴。为电机加长轴，确保了轴的同心，使泵运行平稳、无噪音和振动现象，采用镀铬处理，增强了使用寿命。 | |
3挡水圈：防止因密封漏水而使电机进水。 | |
4机械密封：采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温、高压机械密封，运行寿命长，不渗漏、对轴无磨损，不积水垢，保证工作环境的整洁。 | |
5泵盖：连接泵体和电机。 | |
6泵体：压出室和吸人室及气液分离室采用优秀水力模型设计而成，既美观又高效，设有安装底脚便于安装和运行稳固。 | |
7叶轮：采用先进的水力模型设计而成，具有高效率，可靠性好等特点。 | |
8密封环：水泵叶轮与泵体接合处起密封作用。 | |
9底盖板：当泵体内有沉垢淤积时，可打开底盖板清除污垢。 | |
10放水栓：当泵长期不用时，可以打开放水栓放干储液。 | |
11底盘：连接整泵便于安装，也可安装隔振器。 | 12出口接管：连接出水管道 |
13加水阀：当泵内腔储液不足时可打开阀门加水。 | 14止回阀片：当泵停止工作时可阻止管道里的水回流 |
15进口接管：连接进口管道。 |
型号意义
性能参数表
型号 | 吸程 | 转速 | 自吸性能 | 电机功率 |
25ZXL3.2-20 | 6.5 | 2900 | 1.9 | 0.75 |
25ZXL3.2-32 | 6.5 | 2900 | 1.8 | 1.5 |
32ZXL3.2-32 | 6.5 | 2900 | 1.9 | 1.5 |
32ZXL3.2-50 | 6.5 | 2900 | 1.7 | 3.0 |
40ZXL6.3-20 | 6.5 | 2900 | 1.9 | 1.1 |
40ZXL6.3-30 | 6.5 | 2900 | 1.8 | 2.2 |
40ZXL6.3-30 | 6.5 | 2900 | 1.8 | 3.0 |
40ZXL10-32 | 6.5 | 2900 | 1.5 | 4.0 |
40ZXL10-40 | 6.5 | 2900 | 1.7 | 5.5 |
40ZXL12.5-50 | 6.5 | 2900 | 2.4 | 1.5 |
50ZXL15-12 | 6.5 | 2900 | 1.9 | 2.2 |
50ZXL18-20 | 6.5 | 2900 | 1.5 | 3.0 |
50ZXL12.5-32 | 6.5 | 2900 | 1.5 | 4.0 |
50ZXL20-30 | 6.5 | 2900 | 1.7 | 4.0 |
50ZXL15-40 | 6.5 | 2900 | 1.4 | 5.5 |
50ZXL12.5-50 | 6.5 | 2900 | 1.3 | 7.5 |
50ZXL-20-75 | 6.5 | 2900 | 1.3 | 11.0 |
65ZXL30-15 | 6 | 2900 | 2 | 3.0 |
65ZXL20-30 | 6 | 2900 | 2 | 4.0 |
65ZXL25-32 | 6 | 2900 | 1.9 | 5.5 |
65ZXL25-50 | 6 | 2900 | 1.8 | 7.5 |
65ZXL25-75 | 6 | 2900 | 1.8 | 11.0 |
80ZXL35-13 | 6 | 2900 | 1.9 | 3.0 |
80ZXL43-17 | 6 | 2900 | 1.8 | 4.0 |
80ZXL40-22 | 6 | 2900 | 1.9 | 5.5 |
80ZXL50-32 | 6 | 2900 | 1.5 | 7.5 |
80ZXL60-55 | 6 | 2900 | 1.5 | 18.5 |
80ZXL60-70 | 6 | 2900 | 1.2 | 22.0 |
100ZXL100-20 | 5.5 | 2900 | 1.8 | 11.0 |
100ZXL100-30 | 5.5 | 2900 | 1.8 | 15.0 |
100ZXL100-40 | 6 | 2900 | 1.8 | 18.5 |
100ZXL100-65 | 6 | 2900 | 1.8 | 30.0 |
100ZXL70-80 | 6 | 2900 | 1.8 | 30.0 |
150ZXL170-45 | 6 | 2900 | 1.9 | 37.0 |
150ZXL170-55 | 5 | 2900 | 1.8 | 45.0 |
150ZXL150-80 | 5 | 2900 | 1.8 | 55.0 |
200ZXL400-32 | 5 | 1450 | 2 | 55.0 |
200ZXL280-96 | 5 | 1450 | 1.8 | 90.0 |
200ZXL350-65 | 5 | 1450 | 1.8 | 110.0 |
250ZXL550-32 | 5 | 1450 | 2 | 75.0 |
250ZXL400-50 | 5 | 1450 | 2 | 90.0 |
250ZXL450-55 | 5 | 1450 | 2 | 110.0 |
300ZXL600-32 | 5 | 1450 | 2 | 90.0 |
300ZXL500-50 | 5 | 1450 | 2 | 110.0 |
300ZXL550-55 | 5 | 1450 | 2 | 132.0 |
适用范围
1、周围环境温度≤40℃，海拨高度≤1000m，相对湿度 ≤95%，介质温度≤80℃，特要求可达200℃。
2、自吸高度不能超过规定值5-6.5米，吸入管长度≤10米
故障原因与解决方案
| 故障现象 | 原因分析 | 排除方法 |
| ZX自吸离心泵不出水 | 1.泵壳内未加储液或储液不足 2.吸入管路漏气 3.转速太低 4.吸程太高或吸入管路过长 5.机械密封泄漏量过大 6.吸入管路气体不能从出口排出 | 1.加足储液 2.检查并排除漏气现象 3.调整转速 4.降低吸程或缩短吸入管路 5.修复或更换 6.使之排出 |
| ZX自吸离心泵杂音和振动较大 | 1.底脚不稳 2.泵轴弯曲 3.汽蚀现象 4.轴承磨损严重 5.进口管路内有杂物 6.泵与电动机两者主轴不同心 | 1.加固 2.更换或校正 3.调整工况 4.更换 5.清除杂物 6.调整同轴度 |
| ZX自吸离心泵出水量不足 | 1.叶轮流道与吸入管被堵塞 2.叶轮或叶轮密封磨损严重 3.功率不足或转速太低 | 1.排除堵塞物 2.更换口环 3.加足功率、调至额定转速 |
| ZX自吸离心泵轴功率消耗过大 | 1.流量过大 2.转速太高 3.泵轴弯曲或叶轮卡碰 4.泵内流道堵塞或被卡住 | 1.升高出口压力 2.适当降低 3.更换或校正 4.排队堵塞物 |
ZX系列自吸泵是根据国内外有关技术资料经吸收、消化、改进后研制而成的节能泵类产品。该泵属自吸式离心泵，它具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长，并有较强的自吸能力等优点。管路不需安装底阀，工作前只需保证泵体内储有定量引液即可。因此简化了管路系统，又改善了劳动条件。
