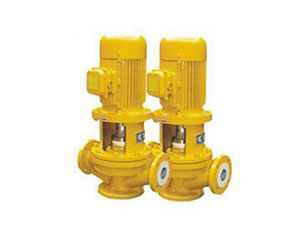

IGF型衬氟管道泵（氟塑料泵）

IGF型衬氟管道泵（氟塑料泵）是当今世界Z优秀的耐腐蚀材料，斯耐德泵业选用该材料生产的IGF型衬氟管道泵。配合国内优秀水力模型和采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。该产品具有特强的耐腐蚀性能，可替代316L不锈钢、钛合金等贵金属，而且高笑节能、噪音低、性能可靠等优点。

产品说明书下载离心泵系列实物图产品安装图纸

下一个：没有了上一个：ISGB便拆式管道离心泵

概述

IGF型衬氟管道泵（氟塑料泵）是当今世界Z优秀的耐腐蚀材料，江苏斯耐德机械选用该材料生产的IGF型衬氟管道泵。配合国内优秀水力模型和采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。该产品具有特强的耐腐蚀性能，可替代316L不锈钢、钛合金等贵金属，而且高笑节能、噪音低、性能可靠等优点。

应用范围

流量（Q）2.5-400m3/h
扬程（H）15-80m
工作压力（P）2.5MPa

结构简图

型号意义

性能参数表

型号	流量m3/h	扬程m	配用功率kw	进出口径	转速r/min
IGF40-125	6.3	20	1.5	40	2900
IGF40-125A	5.6	16	1.5	40	2900
IGF40-160	6.3	32	2.2/3	40	2900
IGF40-160A	5.9	28	1.5/2.2	40	2900
IGF50-125	12.5	20	2.2	50	2900
IGF50-125A	11	16	2.2	50	2900
IGF50-160	12.5	32	2.2/3	50	2900
IGF50-160A	11.7	28	2.2/3	50	2900
IGF65-125	25	20	3/4	65	2900
IGF65-125A	22.3	16	3	65	2900
IGF65-160	25	32	4/5.5	65	2900
IGF65-160A	23.4	28	4/5.5	65	2900
IGF80-125	50	20	5.5/7.5	80	2900
IGF80-125A	45	16	5.5	80	2900
IGF80-160	50	32	7.5/11	80	2900
IGF80-160A	46.7	28	7.5/11	80	2900

适用范围

故障原因与解决方案

设计特点：
（1）泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩可置于户外使用。
（2）叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。
（3）轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
（4）安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
（5）可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
（6）可根据管路布置的
要求采用泵的竖式和横式安装。
