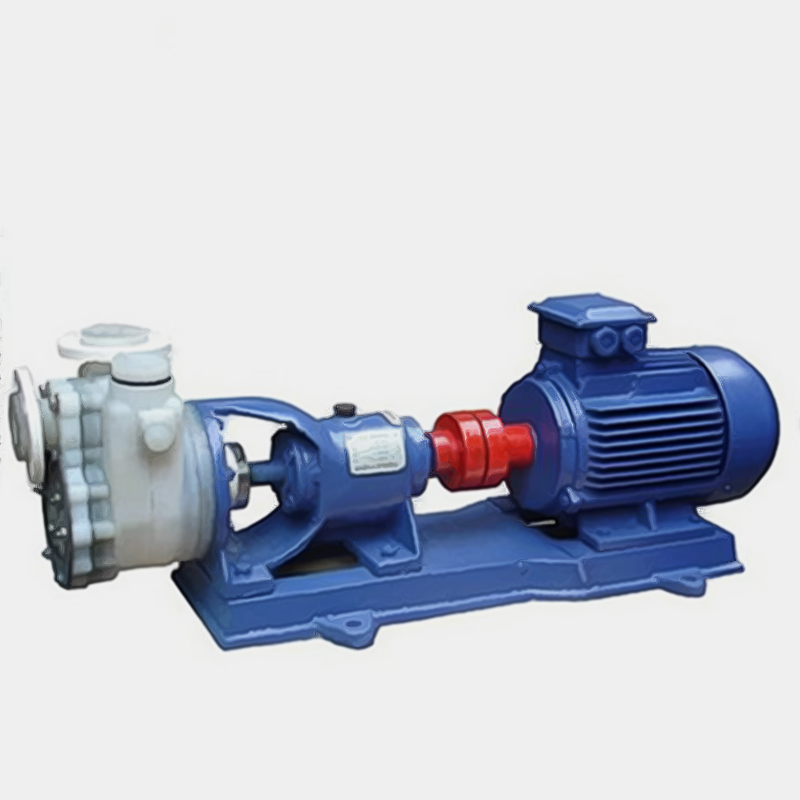

FZB氟合金耐腐蚀自吸泵
FZB系列氟塑料自吸泵是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬氟塑料，过流部件全部采用氟塑料合金制造，泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。
概述
FZB系列氟塑料自吸泵是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬氟塑料，过流部件全部采用氟塑料合金制造，泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该自吸泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
应用范围
FZB氟塑料自吸泵的过流部件全部采用氟塑料制造，且又具有自吸功能，因此，FZB氟塑料自吸泵的用途极为广泛，如：将地下槽中的腐蚀性液体抽送至目标地点，将底端无出口的酸碱槽中的酸碱抽送到目标地点，或用于多个酸槽之间的循环，或用于卸酸等等。FZB自吸泵人性化的设计原理、卓越的工作性能，已成为越来越多的使用单位必不可少的泵设备之一。
结构简图
型号意义
性能参数表
| 型号 | 流量(m3/h) | 扬程(m) | 进口(mm) | 出口(mmm) | 轴功率(mm) | 电机功率(m) | 转速(r/min) | 汽蚀余量(m) | 效率(%) | 自吸高度(m) | 自吸时间(s) |
| 40FZB-20L | 8 | 20 | 40 | 40 | 1.6 | 3 | 2900 | 2 | 42 | 3 | 180 |
| 40FZB-32L | 8 | 32 | 40 | 40 | 1.95 | 4 | 2900 | 2 | 48 | 3 | 150 |
| 50FZB-20L | 12 | 20 | 50 | 50 | 1.9 | 3 | 2900 | 2.5 | 42 | 3 | 180 |
| 50FZB-30L | 12 | 30 | 50 | 50 | 2.4 | 4 | 2900 | 2.5 | 52 | 3 | 150 |
| 65FZB-32L | 25 | 32 | 65 | 50 | 4.1 | 7.5 | 2900 | 3 | 55 | 3.5 | 200 |
| 80FZB-30L | 50 | 30 | 80 | 65 | 7.8 | 11 | 2900 | 3.5 | 58 | 4 | 150 |
适用范围
1.泵经长途运输到达使用现场，安装前须检查整机零件是否完好无损，紧固件应予紧固，检查泵轴与电机轴的同心度，如有移位，应予校正。
2.安装时要尽量减少吸入管路的水力损失，不得装小于90°的弯头，进口管路上90°的弯头不要超过2个，泵进口应设滤网，防止大块杂质进入泵内，保证泵能正常运转，安装时尽可能的减少进口管路长路（这样会减少进口管路空气，从而减少自吸时间，增加工作效率）。
3.进水管的连接螺栓一定要均力拧紧，密封一定要严密，绝对不能漏气，尽量使用软质的法兰密封垫（如氟橡胶），否则会严重影响泵的自吸性能。
故障原因与解决方案
FZB系列氟塑料自吸泵最突出的特点就是具有自吸功能，可抽送低于泵安装位置以下的液体，且性能稳定，操作简单，只需在泵第一次使用前灌液后，第二次及以后使用则无需灌液，直接开机即可，自吸高度可根据介质密度在2至4米内确定，是替代体型笨重的液下泵的最佳选择。该自吸泵采用目前最为先进的外装式四氟波纹管机械密封，拥有多层保护，延长了机封使用寿命，对于输送含杂质颗粒介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封，所以用户选型时需考虑到介质中的固体含量。
