化工氟塑料泵的设计方案和安裝规定有什么?
日期：2019-06-15 人气：733

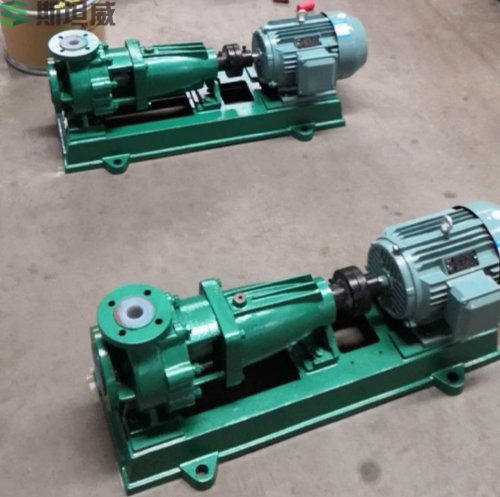

化工氟塑料泵具备非常好的耐蚀性能，在石油化工行业应用中十分广泛，针对化工厂氟塑料泵的设计方案特性和安裝规定关键事宜有哪些?这儿做详解：
一、化工氟塑料泵设计方案机器设备基本时，应获得型号规格、转速比、输出功率、规格型号及轮廊尺寸图等;设备重量及重心点部位或制冷压缩机、电机及輔助机器设备的品质分布图;基本模版图、基本墙顶的标高、二次灌浆层薄厚、地脚螺丝(或地脚螺丝孔)的部位、规格型号(或规格);机器设备基本在生产制造设备中的座标部位;基本建设场所的工程地质和水文地质勘测材料。离心水泵基本设计方案必需安全性牢固，设计标高、规格精确，以确保离心水泵运作平稳，安裝维修便捷。
二、化工氟塑料卧式离心泵基本设计方案关键点
1、按与泵房构造的联接是否可分成分体式和一体式。路面式泵房宜选用分体式基本，地底式或半地下式泵房通常选用一体式，与混凝土结构底版连接成总体，一体式基本属泵房的设计內容。
2、因为离心水泵、电机机器设备常常升级变化、各生产厂家产品型号都不彻底一致。因而在施工图设计时，必需得到生产厂家的商品技术性表明等材料，在浇捣基本以前，按实际上机器设备的规格强度校核。通常输出功率在150千瓦下列时，离心水泵和电机含有汽车底盘，可立即安裝在基本上;150千瓦左右时，无汽车底盘，基本面需垫以厚钢板或槽钢。
3、针对分体式的中、小型水泵基本可参考下述工作经验统计数据设计方案;一体式基本可依据状况适度调节，并融合泵房的设计考虑到。
a.基本原材料一般选用高于C20混泥土;预埋丝孔待地脚螺丝埋进后，用高于C25细实混泥土填灌土体。
b.立式离心水泵通常为块式基本，其规格尺寸通常均按选定离心水泵及电机安裝规格出示的统计数据确认，并非所述材料，可参考下述统计数据确认。
c.地脚螺丝埋进基本长短为高于30倍地脚螺栓直徑(l≥30d)，地脚螺栓叉尾长短为4d地脚螺栓;预埋丝孔深度1超过地脚螺栓埋进总长3—5厘米。
三、离心水泵发电机组宜选用单行排序;关键发电机组的布局和安全通道总宽，应考虑机器设备的运作、维护保养、安裝和维修的规定，并应合乎下述规定：
1、离心水泵基本间的净距不适合低于1.3m。发电机组突显一部分与墙面的净距不适合低于1.3m。关键安全通道总宽不适合低于1.6m。
2、当考虑到就地维修时，应确保泵轴和电机电机转子在维修时要拆装。当设专用型维修点时，应依据发电机组尺寸决策，并应在周边下设不低于0.6m的安全通道。
3、有电动式起重设备的泵房内，需有吊装机器设备的安全通道。
