N型冷凝水泵的结构和使用说明！

化工泵知识 PUMP KNOWLEDGE

泵的知识

日期：2018-11-25 人气：873

一、结构说明

　　1、品种

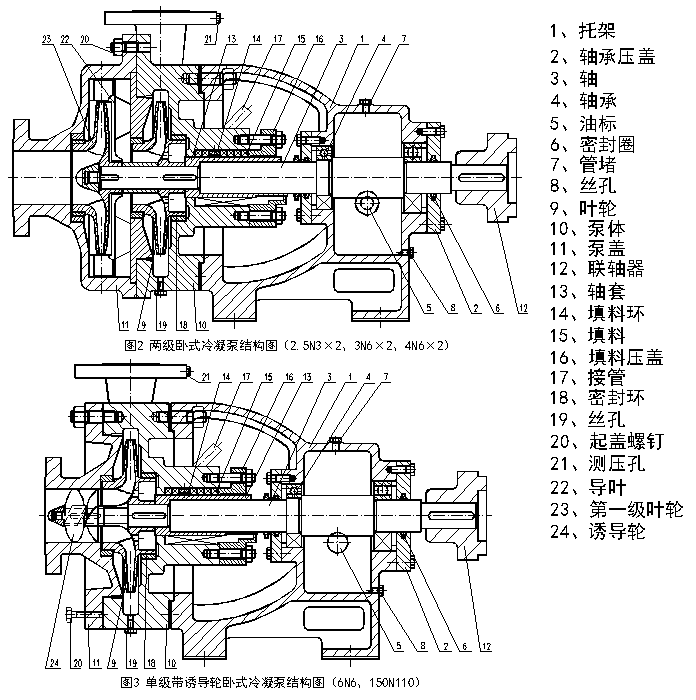

　　N型冷凝水泵有卧式悬臂单级、两级、单级带诱导轮等结构形式，共有9个品种。单级的有3N6、4N6、4N6A、100N130(如图1);两级的有2.5N3×2、3N6×2及4N6×2(如图2);单级带诱导轮的有6N6、150N110、150N130(如图3)。

　　2、部件材料

　　泵体、泵盖：铸铁; 密封环、轴套、衬套：耐磨铸铁; 叶轮：硅黄铜(铝铁青铜)，第二级为铸铁诱导轮：铝铁青铜轴：优质碳素钢

　　3、支承部分

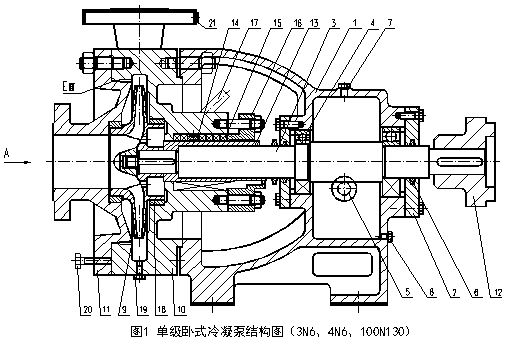

　　支承部分结构相同(如图1)，主要件有托架(1)、前后轴承压盖(2)和轴(3)组合定位在托架上的前后径向滚珠轴承(4)上，滚珠轴承亦承受未被平衡的轴向力。用稀油润滑，油量可从油标看出。前后轴承压盖均装有毛毡密封圈(6)做为轴封以防漏油。管堵(7)处的孔用来灌油。清洗换油时从丝孔(8)将油放出。

　　4、密封和传动

　　轴采用填料密封，在轴封处装有可更换的轴套。

　　泵通过弹性联轴器由电动机驱动。从电机方向看，泵为逆时针方向旋转。

二：泵体结构图
