CYZ-A型防爆自吸式离心油泵的拆解和组装顺序--小斯
日期：2018-07-29 人气：1332
CYZ-A型防爆自吸式离心油泵的拆解和组装顺序--小斯
1.CYZ-A型防爆自吸式离心油泵的拆卸顺序
(1) 放净泵内液体及轴承托架内的润滑油 。
(2) 拧下电机固定螺栓，将电机搬离底座，拆下两半联轴器 。
(3) 拆下泵盖联接，松开轴承座托架螺栓，将泵盖连同轴承托架和转子部份一起从泵体内抽出 。
(4) 拧下叶轮螺母，拆下叶轮 。
(5) 拧下泵盖与轴承座螺栓，拆下泵盖 。
(6) 拧下右端轴承盖螺栓，拆去轴承盖 。
(7) 拆下轴承挡圈 。
(8) 将泵轴从轴承座中压出 。
(9) 在泵轴压出轴承和取下机械密封件动环和“ O ”型圈弹簧(不损坏，无须取下) 。
(10) 在轴承座内压出静环“ O ”型圈 。
2.自吸式离心油泵的装配
泵的装配顺序可按拆卸相反顺序进行。拆卸后再装配时要检查机械密封件和个零件是否失效，如有失效损坏现象发生，一定要换新的备件，安装时务必小心谨慎，不要 敲打，以免损坏零件 。

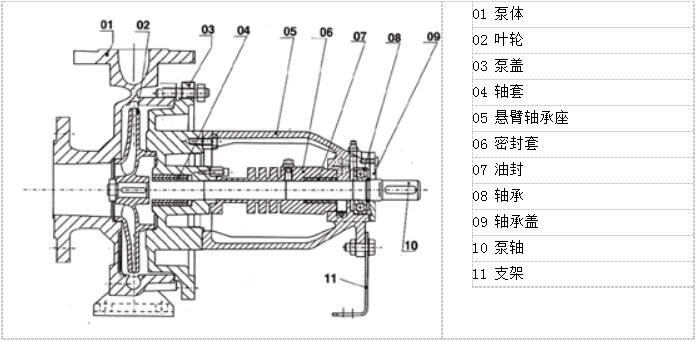

附上：斯坦威品牌CYZ-A型防爆自吸式离心油泵的结构图：
