WFB无密封自控自吸泵的结构图!
日期：2018-07-12 人气：1895

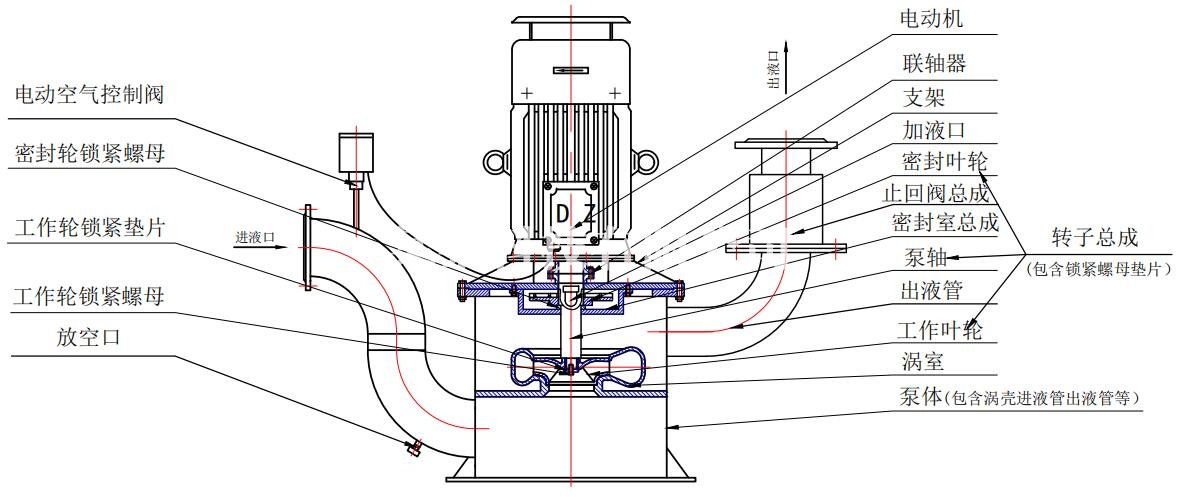

WFB无密封自控自吸泵的结构示意图：
结构设备清单：
一：外部设备如下
电动空气控制阀
止回阀总成
立式电机
进液管,出液管
支架
泵体
二：内部结构设备如下
密封轮锁紧螺母
工作轮锁紧垫片
工作伦锁紧螺母
联轴器
密封叶轮
密封室总成
泵轴
工作叶轮
涡室
