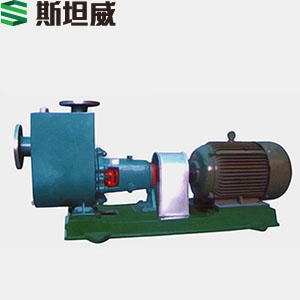

卧式耐磨自吸泵的结构说明

日期:2019-04-27 人气:65

  咱们通常的耐磨自吸泵(卧式自吸泵)的结构是由六有些组成的分别是叶轮,泵体,泵轴,轴承,密封环,填料函。

  1、叶轮是离心泵的中心有些,它转速比较高出力比较大,叶轮上的叶片又起到首要效果,叶轮在装置前要经过静平衡试验。叶轮上的表里外表需求润滑,以削减水流的冲突丢失。

  2、泵体也称泵壳,它是自吸式离心泵的主体。起到支撑固定效果,并与装置轴承的托架相连接。

  3、泵轴的效果是借联轴器和电动机相连接,将电动机的转距传给叶轮,所以它是传递机械能的首要部件。

  4、轴承是套在泵轴上支撑泵轴的构件,有滚动轴承和滑动轴承两种。滚动轴承运用牛油作为润滑剂加油要恰当通常为2/3~3/4的体积太多会发热,太少又有响声并发热!滑动轴承运用的是通明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出而且漂贱,太少轴承又要过热烧坏形成事端!在自吸泵运转过程中轴承的温度在85度通常运转在60度左右,若是高了就要查找缘由(是不是有杂质,油质是不是发黑,是不是进水)并及时处理!


  5、密封环又称减漏环。叶轮进口与泵壳间的空地过大会形成泵内高压区的水经此空地流向低压区,影响泵的出水量,功率下降!空地过小会形成叶轮与泵壳冲突发生磨损。为了添加回流阻力削减内漏,推迟叶轮和泵壳的所运用寿命,在泵壳内缘和叶轮外援联系处装有密封环,密封的空地坚持在0.25~1.10mm之间为宜。

  6、填料函首要由填料,水封环,填料筒,填料压盖,水封管组成。填料函的效果首要是为了关闭泵壳与泵轴之间的空地,不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终坚持水泵内的真空!当泵轴与填料冲突发生热量就要靠水封管住水到水封圈内使填料冷却!坚持自吸离心泵的正常运转。所以在离心泵的运转巡回查看过程中对填料函的查看是格外要注意!在运转600个小时左右就要对填料进行替换。
